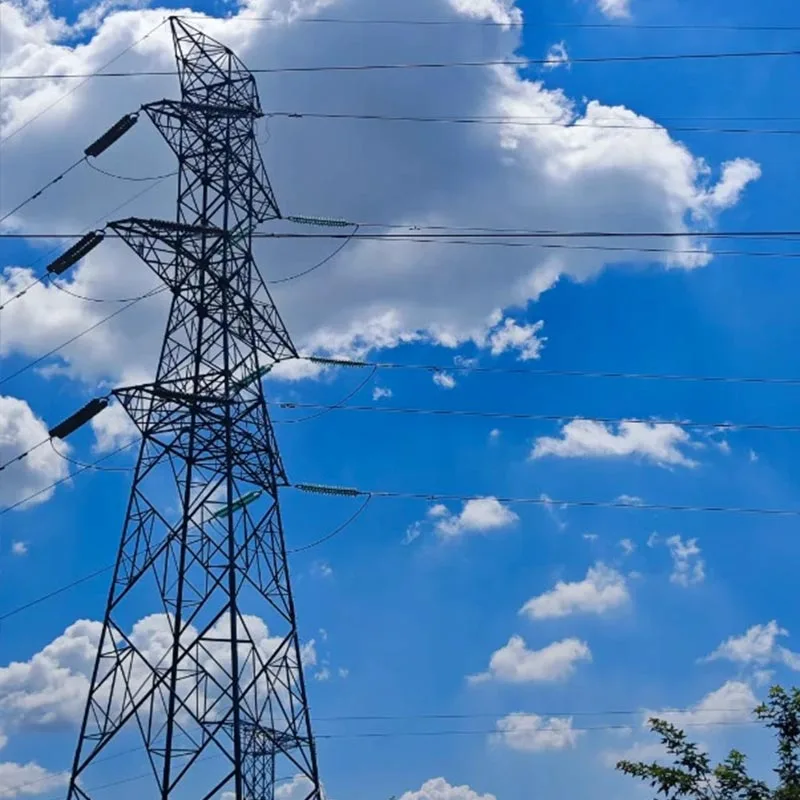

330kV送電線アングル鉄塔

青島安邦新能源の330kV送電線アングル鉄塔は高圧送電の中核設備である 中国の電力建設のニーズに基づいて、同社が独自に開発、製造したもので、 自社工場生産のメリット。

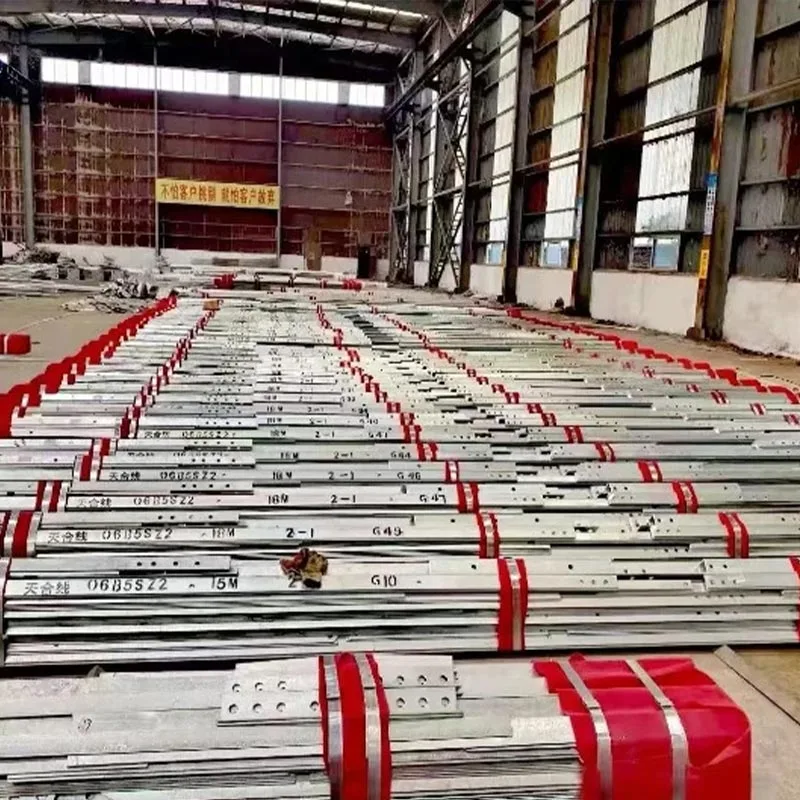

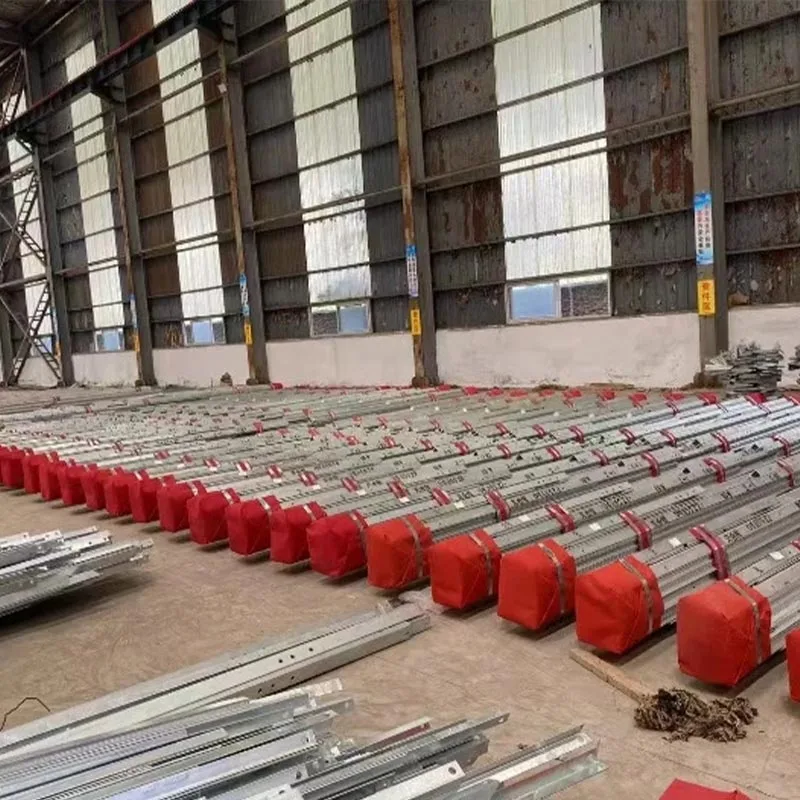

このタワーは高品質のアングルで作られています Q235B、Q345B、Q420B鋼を精密切断、溶接、溶融亜鉛メッキなどの厳しい工程で加工 手順。

これは、山形鋼の単一または組み合わせた断面を持つコンポーネントを備えた格子自立型タワーです。 コンパクトな構造、明確な力分散、透明性のある荷重伝達が特徴です。

330kV送電線の中核となる支承設備として、 高強度、高安定性、耐風性、耐震性、耐食性、長寿命などの利点があります。 耐用年数。平地、丘陵、山地、海岸地域などのさまざまな複雑な地形に適しています。

それは満たします 330kV 高圧送電線の導体設置と絶縁体サスペンションの主要な要件、 「架空送電線鉄塔設計基準」に準拠し、安心・安全な電気設備を提供します。 経済的かつ効率的な包括的なソリューションを国家および 国際送電網と地域送電プロジェクト、地域間の効率的な電力資源をサポート 送信。

パラメータ仕様

モデル選択の推奨事項

30～40mタワー（乾式） 適用シーン

平野部、 郊外330kV送電線、変電所引出線、水平線を有する在来送電区間 スパンは200〜250メートル。

推奨される理由: コンパクトな構造、小さな設置面積、経済的なコスト、明確なストレス 分散、設置が便利、大型建設機械が不要、中程度の環境に適しています。 人口密度と平坦な地形。 330kV送電の在来区間に最適なモデルです。 リーズナブルなスチール使用とコストパフォーマンスに優れたラインです。

40～50mタワー（カップ型） 適用シーン

丘陵地帯、 中径間送電線（水平スパン250～300m）、コリドー幅の制約が少ない区間、 アカウント信号干渉防止要件。

推奨される理由: 導体は三相水平レイアウトで配置され、適度なストレスがかかり、 高い剛性、330kV ライン接地線の安全なクリアランスを効果的に確保、強力な耐風性、 緩やかな起伏のある地形や、送電線の通路幅の制御が必要なプロジェクトに適しており、設置が簡単で、 維持する。

50～70mタワー（ポータル・強化型） 適用シナリオ

山間部、僻地、沿岸部の強風地帯、長大送電線（水平スパン300～400m）、 既存の路線と交差する特別なセクション。

推奨される理由: 強化アングル鋼スプライシングを使用し、高強度、強力な安定性、 強風、大雪、塩水噴霧、その他の厳しい気象条件に耐えます。基礎応力は妥当であり、 複雑な地形への設置に適しており、耐荷重性と耐災害性の問題に効果的に対処します。 山間部と沿岸部の 330kV 送電線。一部のモデルは横断タワーとして使用できます。

カスタマイズされたタワー 該当するシナリオ

特殊な地形 (島、急斜面、湿地)、特殊な負荷 (複数の機器の統合、大規模な横断)、特殊な天候 条件（厚氷地域、強台風地域）、特殊な外観（景観との融合）要件 330kV送電線プロジェクト向け。

推奨される理由: 青島安邦新能源の自社工場は330kV送電線をカスタマイズ可能 アングル鋼塔の高さ、構造形式、材質、防食規格、および耐荷重能力に応じた 顧客から提供されたプロジェクト図面、地形調査報告書、気象データに基づいて、 設計・製作・施工指導をワンストップで行い、様々な特殊プロジェクトに対応します。 要件。

実際のケース

甘粛省河西回廊330kV送電線アングル鉄塔プロジェクト

プロジェクト概要: 甘粛省河西に50メートルのポータルタワー12セットを供給 コリドー 330kV 送電線プロジェクト。地域の乾燥、風が強く、着氷する気象条件に適応し、水平送電線を備えています。 湾までの距離は300メートル。導体種類：2×LGJ400/35、アース線種類：JLB20A-120。

導入効果: タワーは Q345B 高品質山形鋼を使用し、強化されています。 防食プロセスにより、29m/s の局地的な風と 10mm の氷荷重に耐えることに成功しました。インストール時間は 交通量は 25% 削減され、タワーは現在まで故障なく稼働しており、ローカル線の通路の混雑を効果的に緩和しています。 地域送電の安定性を確保し、国営電力網甘粛電力から高い評価を得る 会社。

山東省青島330kV変電所引出線アングル鉄塔プロジェクト

プロジェクト概要: 下り線用に35メートルのガントリー型タワーを8基設置 青島の330kV変電所の送電線プロジェクトで、変電所と本線を接続。郊外の地形に適応 限られた土地と総合的な周辺環境。

導入効果：製品はコンパクトな構造と便利な設置を備えており、土地を厳密に管理します 職業。垂直性と耐荷重能力は設計基準を満たしており、現場でのトランスミッションのニーズに完全に適合します。 変電所の受電端で、330kV 高圧電力の安定した出力を効果的に確保し、変電所のアップグレードをサポートします。 青島の地域電力網、国営電力網による承認を通過。

陝西省渭南市330kV送電線再建アングル鉄塔プロジェクト

プロジェクト概要: 渭南市の330kV羅嶺線鉄塔の更新および高さ向上プロジェクトに参加しました。 陝西省は、40メートルの強化された330kV送電線アングル鉄塔9セット（歪み塔4本を含む）を供給し、 古いセメント二重柱を交換し、安全距離の不足と自然に対する耐性の弱さの問題を解決します。 在来線での災害。

導入効果:高い強度と安定性により、 雨天が続く中での設置に成功し、大雨や雨にも耐えられる優れた性能を発揮します。 強風。再建後、ラインの運行の安定性は大幅に向上し、効果的に事故を防止しました。 大規模停電に備え、河南省霊宝変電所への電力供給を確実にサポート 渭南地域を訪問し、10日間の集中復興作業を無事完了しました。
