中国の耐久性のあるタンジェントタワー工場

架空送電線の主なバックボーン型鉄塔として、直線鉄塔はネットワーク全体の送電鉄塔総数の 80% 以上を占めます。これは、電力網インフラストラクチャ、新エネルギープラントの送電、都市と地方の電力網アップグレードプロジェクトで最も広く使用されている基本的なタワータイプです。

青島安邦新エネルギーは、山東省の鉄骨構造の製造基地と国家ハイテク企業の技術蓄積に依存し、トランスミッション鉄骨構造の産業チェーン全体の研究と製造に深く取り組んでいます。

当社の工場は、ガン型、ゴブレット型、フクロウ型、ラムホーン型の設計などのすべての鉄塔タイプを含む、35kV、110kV、220kV、および330kVの主流の送電条件をカバーする、フル電圧レベルの直線アングル鉄塔製品シリーズを開発しました。

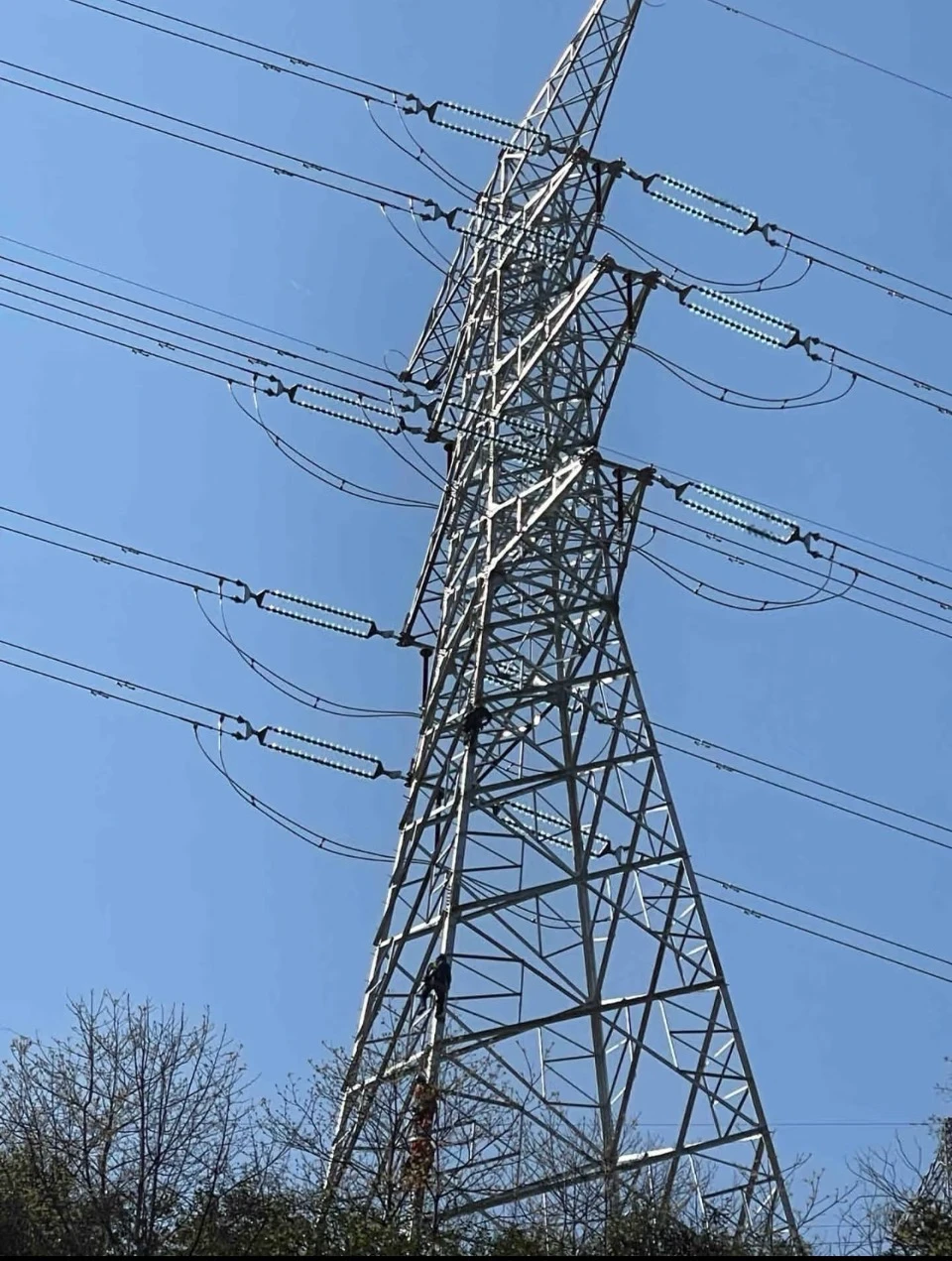

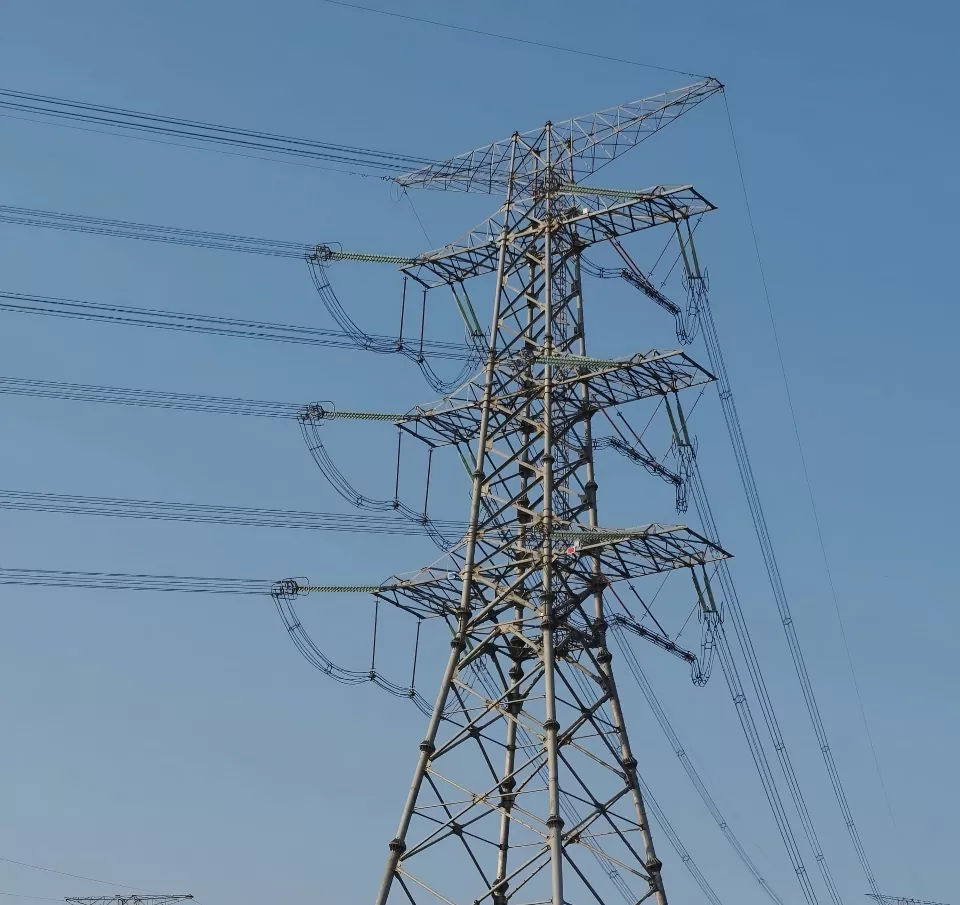

タンジェントタワーとは何ですか？

安邦タンジェントタワーは直線送電区間専用の耐荷重構造物として位置づけられており、線路の縦方向張力や角度張力に耐えることなく、導体と接地線の重量、氷荷重、水平風荷重のみを耐えます。

軽量トラス機械設計、全条件耐候性耐食性、正確な構造最適化、便利な建設とメンテナンスに焦点を当てており、平地、丘陵、山地、沿岸の高湿度および塩水噴霧環境、新しいエネルギーパークなどのさまざまなインフラストラクチャのシナリオに適応できます。

これらは、長距離送電回廊に安定性、耐久性、コスト効率の高い鉄骨構造支持システムを提供し、同時に太陽光発電と風力発電の送電、都市部と農村部の送電網の転換、および州間の電力ネットワーキングのプロジェクト要件を満たし、新エネルギー送電ネットワークの基本的な耐荷重コアコンポーネントとして機能します。

当社のフルシリーズタワー仕様システム

1. 低圧従来シリーズ（35kV/110kV）

主に上記の Z 字型および簡略化された乾式タワーで、タワー本体が低く軽量で、基礎設置面積が小さく、都市部および農村部の配電ネットワーク、タウンシップの送電支線、および近隣の送電網に接続された小規模な新エネルギー プロジェクトに適しています。

2. 高圧幹線シリーズ（220kV/330kV）

標準的な乾式およびカップ形のストレートタワー、最適化されたクロスアーム間隔と絶縁調整距離、十分な剛性冗長性により、電力網の主送電線、広域送電幹線、大型風力発電所および太陽光発電所の引出線に適しています。

3. コンパクト特化シリーズ

狭いベースのコンパクトなストレートタワーは、タワーの根のスパンと廊下の設置面積を削減し、土地資源が限られている地域、近くの住宅地、および制限された生態学的廊下のプロジェクトに適しています。小角度や軽旋回にも対応し、ラインレイアウトの自由度が高まります。

4. 一般的な構造パラメータ

主な材質は Q345B および Q420 高張力低合金鋼、フルタワーボルト組み立てトラス構造、台形テーパータ​​ワー本体設計、タワー高さは 18m ～ 75m で、従来のスパン長 80m ～ 400m に適しており、生産および製造に関する GB50545 送電線設計仕様および DL/T 鋼構造業界標準に厳密に準拠しています。

主要な製品の利点

(1) 構造の最適化

有限要素構造シミュレーションと解析技術を活用し、従来の冗長な材料設計を廃止し、タワー本体の断面、傾斜材料配置、接合応力を全域で最適化します。

耐風性、耐震性、氷被覆の国家荷重要件を満たす条件下で、タワー本体の自重は12%〜18%最適化され、トラス力の伝達経路は明確で、たわみ制御精度は業界平均より優れています。

基礎根の開口部が小さくなり、土工掘削量とコンクリート消費量が同時に削減されるため、プロジェクト用地取得費と土木建設費が大幅に削減され、構造安全性の冗長性、材料利用率、プロジェクトコストの最適なバランスが実現されます。

(2) 耐食性

安邦は国家標準の溶融亜鉛メッキ全工程を採用しています。

鋼材は全域に浸漬されており、亜鉛層の厚さは均一で安定した≧85μmであり、不動態化およびシーリング処理と組み合わせて、沿岸の塩水噴霧、工業用の酸およびアルカリ、湿った結露、雨、雪、凍結融解およびその他の環境腐食に耐えます。

製品設計の基本耐用年数は50年で、屋外使用中に防食層はゆっくりと劣化するため、その後の塗装修理や錆除去の運用保守の頻度が大幅に減少し、ライフサイクル全体の運用保守コストが削減され、山東省沿岸、内陸の高湿度、北部の厳しい寒さと氷などの複雑な地域環境に適応します。

(3) 自社開発のセキュリティ特許構造

安邦新能源が特許を取得したリサイクル可能な登山防止構造を備えたこのタワーには、格納式のアクセスペダルが装備されており、毎日のアイドル状態では自動的にリサイクルされて隠され、関係のない職員が規制に違反して登ることを防ぎます。

専門の運用保守担当者のみが、高所作業の安全保護と公共の安全管理を考慮して、保守チャネルのロックを解除して拡張でき、保護がなく登りやすい従来のタワーのセキュリティのギャップを埋め、電力網の安全性標準化の要件を満たします。

(4) プレハブモジュール製造

タワーコンポーネント工場全体で、ブランキング、パンチング、および事前組み立てが標準化されており、すべてのボルト穴が正確に一致しており、現場での二次切断や溶接の必要がなく、純粋なボルトの接続と組み立てが必要です。

コンポーネントは軽量に分割され、道路輸送の問題がなく、険しい山岳道路セクションの移動も便利です。

設置プロセスが簡素化され、高所作業時間が短縮され、同時に建設人員と建設期間のコストが削減され、緊急送電網の修理や一括インフラストラクチャの急ぎプロジェクトに適しており、解体や改造、部品の交換が便利で、二次再利用の価値があります。

(5) 幅広い環境に適応

8段階の耐震性、12段階の耐風性、厳しい結氷条件をカバーする構造設計となっています。

極寒・低温環境でも鋼の靭性が低下せず、沿岸の高塩分環境でも構造性能が安定します。

大規模な敷地変更を行うことなく、掘削基礎、スラブ基礎、浅い埋設階段基礎に柔軟に対応できる基礎形式で、泥地、斜面、山地、平地などの複数の地質に適しています。

これは、新エネルギー ステーションの周辺送電回廊や遠隔の山岳地帯での回線ネットワークなどの非標準的なシナリオに適しています。

(6) 品質管理の一連の流れ

国家ハイテク企業として、安邦は鉄鋼工場の再検査、打抜き精度試験、溶接欠陥検出、亜鉛メッキ層試験、荷重シミュレーション試験などの全工程品質検査システムを確立しています。

国営電力網と中国南方電力網の製造基準を厳密にベンチマークし、コンポーネントの強力な互換性とバッチ供給サイズの偏差ゼロを実現して、ラインのバッチ建設の一貫性を確保します。

アプリケーションシナリオ

国営電力網および地方電力網の高電圧/低電圧バックボーンの直線伝送チャネル。

太陽光発電所と風力発電所は、新エネルギーの電力を特別な送電線に送ります。

都市および地方の電力網のアップグレード、地方の電力網の変革、工業団地の内部電力供給線。

丘陵地帯、海岸、生態保護区などの制限された回廊での送電プロジェクト。

長距離直線のバッチネットワーク化と耐張力タワーのサポートにより、完全な送電システムを構築します。

エンタープライズ支援サービス

青島安邦新エネルギー初期のライン調査、タワータイプのカスタマイズ設計、図面の詳細な検証から、工場での量産製造、物流車両の物流、現場での設置技術指導、その後の運用保守の一貫したサービスまで、ワン​​ストップのフルチェーンソリューションを提供します。

当社は、海外輸出のカスタマイズ、非標準パラメータのパーソナライズされた研究開発をサポートし、膠州インテリジェントマニュファクチャリング工業団地の生産能力の利点を活用し、大規模な迅速な納品を保証し、安定した生産能力、強力な品質、フルサイクルサービスで国内外の電力インフラプロジェクトに信頼できる鉄骨構造サポートを提供します。
