カスタマイズされたケーブル終端タワーのサプライヤー

青島安邦新エネルギーは電力鋼構造業界チェーン全体に関する深い専門知識を持っています。 35kV ～ 220kV の送電網プロジェクト、新エネルギー統合プロジェクト、都市と地方の送電網改修向けに、当社は統合アングル鋼および鋼管ケーブル端末塔の全シリーズをカスタマイズして開発しています。メーカーとして当社を選択して、新しいプロジェクトの見積もりを入手してください。

ケーブル終端タワーとは何ですか?

ケーブル終端タワーは、高電圧送電架空線と地下ケーブルシステムを接続する重要な中継構造物です。

電力網の末端における中核的な鋼構造施設として機能し、片面導体張力固定、ケーブル端末の取り付け、避雷器の設置、線路の絶縁移行、電気的安全絶縁などの複数の機能を担います。

これらは、変電所へのアクセス、都市の架空ネットワークを地下線に変換し、新エネルギー発電所を送電網に統合するための重要な機器です。

これらのタワーには、強化された構造力学設計、統合された電気安全レイアウト、沿岸耐候性防食システムが組み込まれています。これらは、広大な土地の占有、不十分な応力冗長性、限られた運用および保守スペース、劣悪な環境適応性などの従来のターミナルタワーの問題に対処します。

当社のソリューションは、機械的耐荷重、電気絶縁、現場適応性、長期耐久性の包括的なアップグレードを提供し、電力網のエンドリンクに信頼性の高い統合ソリューションを提供します。

製品カテゴリー

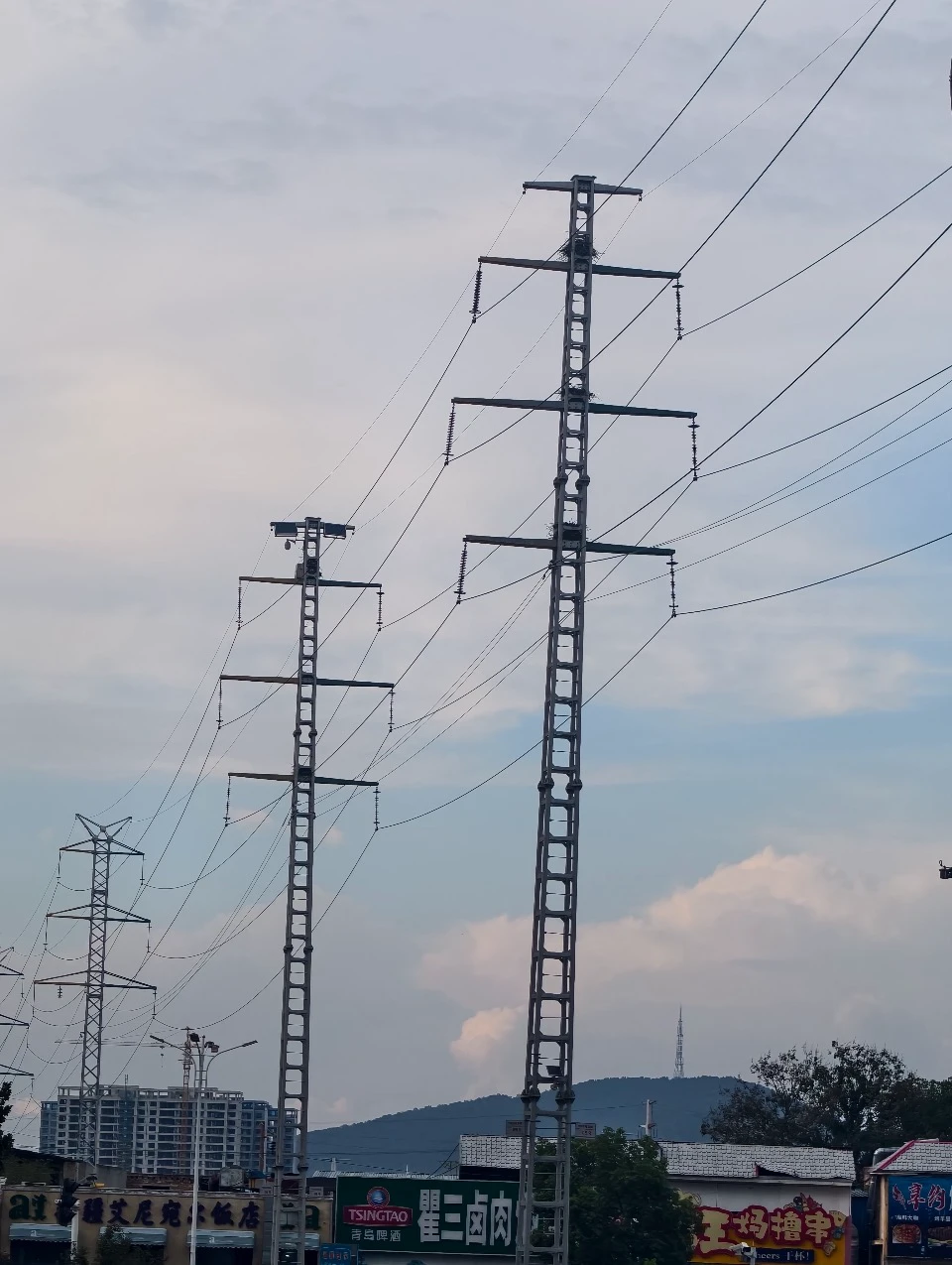

1. スチールモノポールケーブル終端タワー

高張力鋼管Q355Bを主材とし、単柱鋼管構造で設計されています。全体的なデザインはシンプルで最小限のスペースを占めるため、コンパクトな都市部や景観要件の高いシナリオに適しています。

タワーの高さは必要に応じてカスタマイズでき (8m ～ 25m)、35kV ～ 110kV の電圧レベルに適しており、高い風荷重耐性、設置の容易さ、運用とメンテナンスの効率化という利点をもたらします。

統合された端子取り付けプラットフォームと避雷接地システムが特徴で、溶融亜鉛めっきと密閉コーティング技術を使用した腐食保護が施されています。

都市部の緑地帯、変電所の柵内、工業団地などの狭い敷地に幅広く適用でき、実用性と美観のバランスが取れ、用地選定の難易度が大幅に軽減されます。

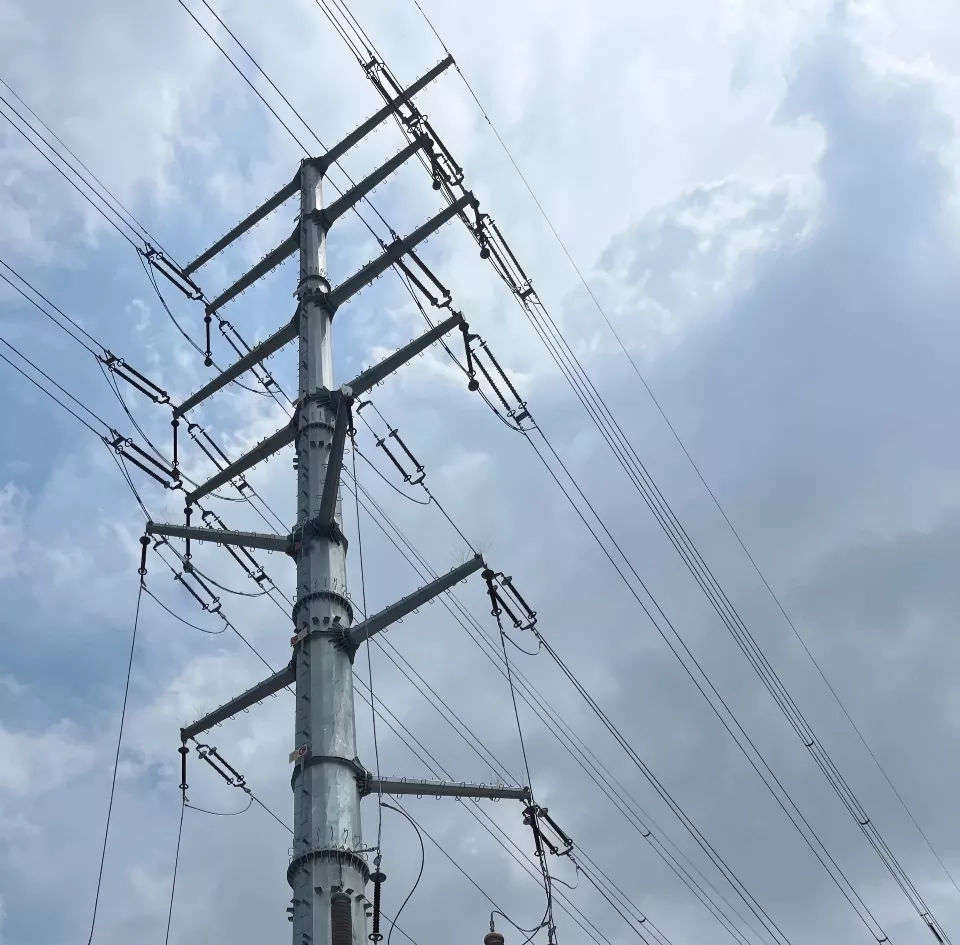

2. 多回路ケーブルライザーポール

多回路ケーブルライザー要件に合わせて特別に設計されており、2 ～ 4 回路を同時にサポートし、110kV ～ 220kV の高電圧レベルに適しています。モジュール式ポール構造を採用しており、ケーブル端末の取り付け、リード線の移行、および電気的安全絶縁機能を組み合わせています。

このポールは応力分散のために最適化されており、複数の予備端子取り付けポイントとメンテナンスプラットフォームを備え、複数の回路の不均衡な張力に耐えることができます。

多回路ケーブルライザーポール新エネルギー発電所における多回路網の統合や都市配電網の拡張に適しており、複数の単回路施設を建設する必要がなくなり、プロジェクトの土地利用と建設コストを効果的に合理化し、多回路線路の集中管理と効率的なメンテナンスを実現します。

3. ガントリー型ケーブル終端タワー

110kV～220kVの電圧レベルに適したカスタマイズ可能なスパン（10m～30m）を備えたダブルコラムガントリー構造を採用し、強力な耐荷重能力と十分な電気的安全距離を提供します。主に大容量ケーブル端末の取り付けや、長距離架空線と地中ケーブル間の中継ノードに使用されます。

ガントリークロスビームには複数の予備取り付けポイントがあり、複数セットのケーブル端子と避雷器を同時にサポートでき、変電所のコンセントや大規模プロジェクトの地域をまたがる線路端子接続に適しています。

優れた構造安定性を備え、極端な気象負荷に耐えることができ、州送電網および南部送電網の大規模送電網プロジェクトの受け入れ基準を満たしており、高負荷で信頼性の高い送電ニーズに適しています。

4. 132kV 変電所送電鉄塔

132kV の電圧レベル向けにカスタム設計されており、架空線と地下ケーブル間の移行に重点を置き、ターミナル鉄塔と送電鉄塔の二重機能を統合しています。ケーブル端末の取り付け、絶縁移行を処理し、張力がかかった導体を固定し、ラインの方向を変更することもできます。

タワーは、十分な応力冗長性を備えたアングル鋼格子または鋼管の組み合わせ構造を使用しており、DL/T 電力業界規格に準拠しています。この防食システムは、地域のさまざまなシナリオに合わせて特別に最適化されており、132kVの新エネルギー送電網の統合、都市部と地方の送電網改修、工業団地の専用線移行などに広く適用でき、スムーズな移行と安全な送電を確保し、普遍性と特殊な適応のバランスをとっている。

コアの強み

1. 特殊な構造

従来の送電鉄塔の双方向平衡力設計とは異なり、安邦ケーブル端末塔は一方向の超大不平衡張力に特化して強化されています。

タワー本体の主要材料、タワー脚、フランジノードはすべて暗号化され、厚みが増し最適化されており、耐転倒性能と耐ねじれ性能は一般的な耐張力タワーの基準をはるかに上回っています。

基本的な耐力は冗長性のために確保されており、DL/T 電力業界の仕様に適合しています。これにより、極度の風、着氷、地震荷重に耐えることができ、端末線の切断や構造の根本原因からの塔のオフセットといった隠れた危険を回避し、電力網のエンドリンクの長期安定した動作を保証します。

2. 統合プラットフォーム設計

当社のケーブル終端タワーには、ケーブル終端、サージアレスタ、および引き込みトランジションブラケットを取り付けるための標準化されたプラットフォームが組み込まれています。この設計は、従来のスタンドアロン終端構造、取り付けブラケット、接地システムを単一の統合タワー構造に統合します。

この設計により、追加の土木支持構造を建設する必要がなくなり、必要な土地面積が減り、建設手順と資材の消費が最小限に抑えられます。

さらに、この統合プラットフォーム設計には、安全保護機能とともに、運用とメンテナンスのための専用アクセス経路が組み込まれています。これにより、機器の設置、定期検査、緊急修理が容易になり、最終的にはプロジェクト全体の資本コストと長期的な運用および保守費用の両方が削減されます。

3. 耐候性および防食システム

タワーの主要構造は Q355B 高強度低合金鋼で作られており、溶融亜鉛メッキと密閉防食コーティングを組み合わせた二層保護プロセスが採用されています。

コーティングの厚さと防食配合は、高塩水噴霧、高湿度、強い海風を特徴とする沿岸地域の過酷な環境条件に耐えられるように、安邦によって特別に最適化されており、塩分腐食、酸化、酸塩基老化に対する堅牢な耐性を提供します。

すべての構造ボルトとフランジには同様の防食シーリング処理が施され、30 年以上の設計耐用年数が確保されています。

Anbang と提携することで、プロジェクトの将来の再コーティングやコンポーネント交換の頻度を最小限に抑えながら、内陸の山岳地帯、沿岸の干潟、工業団地など、広範囲の腐食性の高い環境への完全な適応性を確保できます。

4. ナローベース、軽量カスタマイズ

都市送電網内の狭い通路、希少な土地資源、密集した周囲の建築物という課題に対処するために、当社は一連の狭底でコンパクトなターミナルタワーを導入しました。

この製品シリーズは、最適化されたタワーベースの寸法と耐風構造設計を特徴としており、その結果、設置面積が小さくなり、風上断面積が減少します。

このシリーズのターミナルタワーは、すべての構造荷重要件と電気安全クリアランス基準を完全に満たしながら、緑地帯、変電所の外周壁、新エネルギー施設の周辺エリアなど、都市のさまざまな土地環境に柔軟に適応します。これらは、都市送電網の近代化プロジェクト中にターミナルタワーを設置する際によく遭遇する困難に対する実用的な解決策を提供します。
