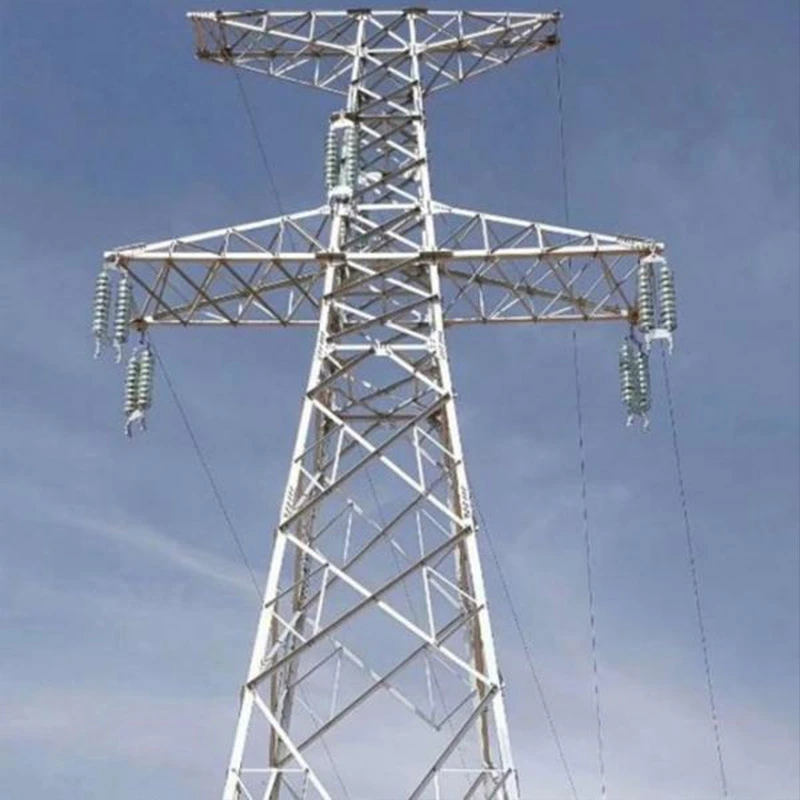

500kV送電線用格子鉄塔

生産能力に関しては、当社の工場は年間最大 50,000 トンの生産量を実現し、大量のバッチ注文や グローバルプロジェクト向けにカスタマイズされた図面開発完全な生産プロセスは原材料検査、CNCをカバーします 切断、精密溶接、穴あけ、事前組み立て、亜鉛メッキ、出荷前に最終寸法を再検査します。

原材料のサンプリング、中間プロセスのモニタリングなど、あらゆる手順を通じて厳格な品質保証が行われます。 完成品の全数検査を実施します。機械的耐荷重を含む信頼できる試験データ レポートと亜鉛めっき厚さの記録が利用可能で、ご要望に応じて SGS および TÜV の試験レポートも提供されます。私たち ISO 9001、CE-EN 1090-1、および EN 10025 認証を取得し、欧州市場の要件を満たしています。

実証済みのプロジェクト事例は複数の海外EHV送電プロジェクトをカバーしています。当社のタワーは広く導入されています。 国境を越えた送電網接続と再生可能エネルギーによる送電プログラムで、各国から肯定的なフィードバックを得ています。 安定した長期現場運用を実現する電力網オペレーター。

500kV送電線用格子鉄塔の適用シナリオ

500kV 格子鉄塔は、長距離で広く適用されている重要な特別高圧送電インフラです。 バルク電力供給シナリオ。

大規模な火力発電、水力発電、風力太陽光発電を接続する基幹送電線に採用されています。 エネルギー電力基地を地域の中央送電網に接続し、エネルギー豊富な地域から大規模な電力を送電します。 負荷が集中する都市部や工業地帯。

平地、山間丘陵地帯、河川横断部などの多様な地形条件に適合します。 沿岸の風が吹きやすい地域。複数のタワータイプで接線、張力、角度、ターミナル、川横断をカバー さまざまな回線機能に対応するタワー。

全国の地域間の送電網プロジェクトや国境を越えた送電プログラムにもサービスを提供しています。 風力発電所や太陽光発電所の新エネルギー支援送電線として。バックボーンのオーバーヘッドに加えて 伝送回路だけでなく、変電所の送出入口-出口セグメントにも適用され、過酷な作業に適応します。 厚い氷のコーティング、強風、高湿度などの条件下でも、年間を通じて信頼性の高いグリッド運用が可能になります。

500kV送電線用格子鉄塔の標準日常保守ガイドライン

500kV 格子鉄塔の長期的な安全な運転を保証し、故障を回避するには、定期的な日常メンテナンスが重要です。 腐食、フィッティングの緩み、または外部の損傷によって引き起こされる構造上の破損。

外観および構造検査

四半期ごとに地上の目視パトロールを実施し、毎年、近接登山検査を実施します。メインメンバーと補助メンバーを確認する 変形、曲がり、亀裂、ボルトの脱落、緩みがないか。すべての接続ボルトが指定されたトルクに達していることを確認します。 値;緩んだ留め具を締め直し、損傷したボルトとガスケットは直ちに交換してください。

防錆メンテナンス

溶融亜鉛めっきの表面の剥離、錆び、摩耗を検査します。局部腐食箇所を防錆処理 コーティング;ひどく腐食したコンポーネントには再亜鉛メッキが必要です。タワーベース、ジョイントノード、沿岸に焦点を当てる 腐食のリスクが高い湿気の多いセクション。

付属品と基礎のチェック

接地装置の破損や接続不良がないか点検し、接地抵抗を定期的にテストしてください。塔を調べる 沈下、亀裂、水の蓄積、周囲の土壌浸食の基礎。基礎を補強する場合 ズレが生じます。警告板、登攀防止装置、標識標識などの取り付け部品を確認してください。 完全性。

異常気象後の検査

強風、重氷、雷雨、洪水の後は特別なメンテナンスを行ってください。構造チェックを優先する 歪み、基礎の安定性、亜鉛メッキ層の損傷。完全なメンテナンス記録を保管し、提出してください トレーサビリティのための検査レポート。

違いと重要性: 220kV 二重回路格子鉄塔 vs 500kV 格子鉄塔

主な違い

電圧と伝送容量

220 kV 二重回路格子鉄塔は、主に地域の二次電力用に 1 つの鉄塔に 2 つの電力回路を搭載しています。 中程度の電力伝送容量を備えたグリッド伝送。 500kV格子鉄塔は特別高圧に属します 大容量エネルギーの長距離配送に対応したレベルであり、はるかに高い送電容量を備えています。

構造と機械的要件

220 kV 二重回路鉄塔は比較的コンパクトなフレーム、小さな断面の鋼材、適度な高さを備えています。 その負荷設計は中程度の風氷負荷をターゲットとしています。 500 kV タワーはより頑丈な Q355 シリーズ鋼材を使用し、より大きな部材を使用 高電圧の絶縁クリアランスを満たすために、断面を大きくし、タワーの高さを大きくし、導体の間隔を広くします。 より強い風、氷、地震の荷重に耐えます。

材料と認証のベースライン

どちらも溶融亜鉛メッキ防食処理を採用しています。しかし、500 kV 鉄塔はより厳格な EN 1090-1、EN 10025 に従っています。 機械的性能と亜鉛めっきの厚さに関して、より厳格な SGS/TÜV テスト要件を備えた規格です。

アプリケーションシナリオ

220 kV 二重回路鉄塔は、都市と郊外の電力供給、地域の風力太陽光発電所の引出線、および 州内のグリッドリンク。 500 kV 鉄塔は国家基幹幹線網、地域間エネルギーに適用されています 送電および大規模な新エネルギーベースの出力チャネル。

重要性

220 kV 二重回路鉄塔は 2 つの回路を収容することで土地利用効率を向上させ、地域の電力を容易にします 分配圧力。 500kV格子鉄塔で長距離の大容量電力輸送を実現、 エネルギー資源配分のバランスをとる。適切なタワータイプを適合させることで、断熱リスクや構造上の過負荷を回避できます。 全体的なグリッドの安定性を確保します。

500kV格子鉄塔のFAQ

Q1：500kV格子鉄塔の主な鋼材は何ですか？

A：EN 10025規格に準拠したQ355B高強度構造用鋼を採用しています。すべてのコンポーネントは溶融めっき処理されます 防食のための亜鉛メッキ処理が施されており、海岸、氷、強風の環境に適しています。

Q2: クライアントの図面に従ってカスタム設計をサポートしますか?

A: はい。当社の技術チームは、お客様から提供された技術図面を確認して処理できます。カスタム高さをサポートしています。 タワーのタイプ (接線、張力、角度、交差タワー)、さまざまなプロジェクト要件に応じた風氷荷重パラメータ。 出荷前に完全な事前組み立てが可能です。

Q3: どのような認定とテストレポートを提供できますか?

A: 当社は ISO 9001 品質管理認証と EN 1090-1 CE 認証を取得しています。 SGS / TÜV サードパーティテストレポート ご要望に応じて、機械的負荷試験、亜鉛めっきの厚さ、材料の化学組成をカバーします。

Q4: 生産能力と通常のリードタイムはどれくらいですか?

A: 鉄塔製品の年間生産能力は5万トン以上に達します。通常リードタイムは 30 ～ 45 時間です 日数、注文数量と図面の確認が必要です。

Q5: 500kV タワーはさまざまな地形や気象条件に適応できますか?

A: はい。当社のタワーは、平野、山、川渡り、海岸地域向けに設計されています。デザインをカスタマイズします 厚い氷、強風、地震条件に耐え、地域の電力網基準を満たします。

Q6: アフターサービスや技術サポートはどうなりますか?

A: 図面に関するコンサルティング、生産進捗状況の追跡、積載ガイダンス、標準的な日常メンテナンスを提供します。 ガイドライン。当社のチームが、オンサイトでの設置に関する質問の解決をお手伝いします。

Q7: 取引条件は何ですか?ヨーロッパの港に配送できますか?

A: FOB、CIF、CFR は許容されます。私たちはハンブルクや他のヨーロッパの港への豊富な輸出経験があり、 適切なコンテナ梱包と完全な出荷書類の作成に責任を負います。

Q8: 製造中の製品の品質はどのように保証されますか?

A: 厳格な多段階検査: 原材料の受入検査、工程中の寸法と溶接の監視、 完成品の検査と組み立て前のチェック。不良部品は発送前に交換させていただきます。
