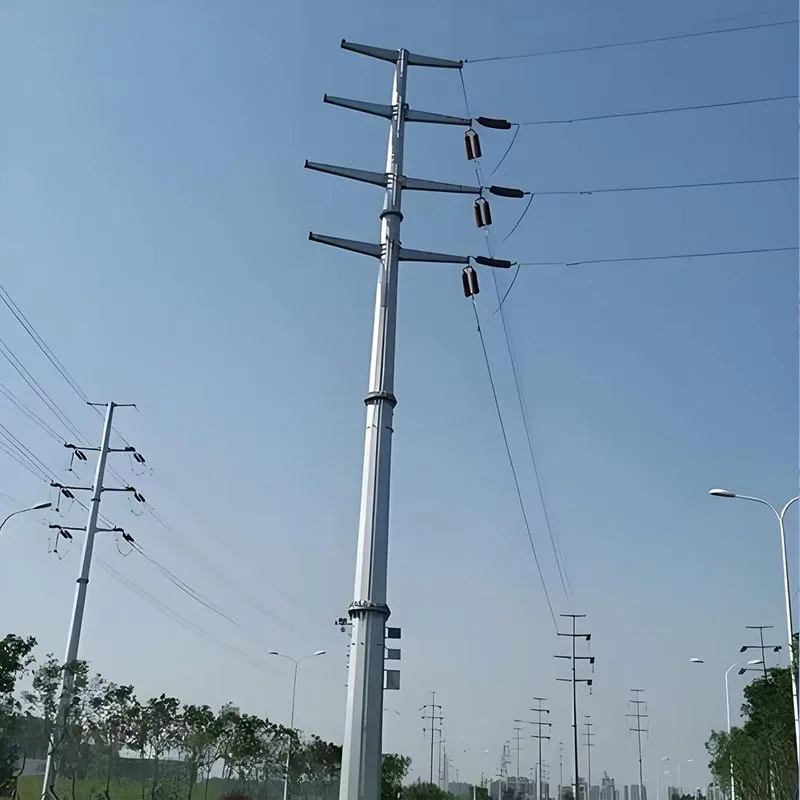

33kV鋼管配電柱

安邦 33kV 鋼管配電柱の適用シナリオ

安邦 33kV 鋼管配電柱は中圧架空電力の中核インフラとして機能 さまざまな地理的条件やプロジェクト条件に適応できる配送システム。

都市および郊外の電力ネットワーク コンパクトな都市回廊、住宅地区、自治体に最適 改修プロジェクト。スリムな設置面積と整った外観のおかげで、狭い道路保護区や密集した建物に適合します。 ゾーン、33kV 架空送電線のサスペンション、アングル、ターミナルポールとして配備されます。

地方の電化と都市周辺の送電網 村、農地、地域への長距離電力供給に適しています。 小さな町。軽量のプレハブ構造により、僻地での輸送の困難が軽減され、サポートが可能になります。 農村送電網のアップグレードおよび拡張プログラム。

工業団地・商業団地 工場、物流拠点、商業施設などへの電力の安定供給 工業団地。高い構造耐荷重により、重い導体負荷と頻繁なネットワーク拡張に対応します 要求します。

再生可能エネルギーの系統接続 中規模太陽光発電や風力発電の引出線に広く採用 再生可能発電所と地域の配電変電所を結び付けるステーション。

沿岸、強風、過酷な環境プロジェクト 溶融亜鉛メッキ処理により優れた耐食性を実現 性能が優れているため、沿岸地域、湿気の多い地域、風速の強い場所でも信頼できます。

インフラ支援プロジェクト 電化された輸送ルート、鉱山地帯、鉱山地帯に沿った電力供給に適用可能 遠隔エンジニアリング施設。すべてのポールは公式テストレポート、完全な ISO 認証、および豊富な認証によって裏付けられています。 グローバルプロジェクト参照。地域の風荷重、土壌条件、技術に合わせてカスタマイズされた設計が可能です 規格。

33kV 鋼管配電柱の重要な設置仕様と注意事項

コア取り付け仕様

基礎の要件 基礎のタイプは、地域の風荷重、地耐力、および耐力に基づいて設計されなければなりません。 ポールの高さ。コンクリート埋込基礎またはアンカーボルト基礎が一般的です。基礎掘削 深さ、寸法、およびコンクリートの強度グレードは、工学図面に厳密に従わなければなりません。埋め戻しは圧縮されなければならない 層ごとに重ねて十分な転倒防止安定性を保証します。

垂直度と位置公差 組立後、ポールの垂直偏差はポールの高さの 3 パーセントを超えてはなりません。 地上での水平位置オフセットはルート設計に準拠する必要があります。偏差は以下の範囲内で制御されなければなりません。 配電規格で指定された許容範囲。

セクション接続標準 マルチセクション管状ポールの場合、フランジ接続面はきれいで平らでなければなりません。すべて 高力ボルトは、指定されたトルク値に達するまで対称的に順番に締め付ける必要があります。ロックワッシャーは、 長期間の振動によるボルトの緩みを防ぐため、完全に取り付けてください。

接地仕様 信頼性の高い接地の設置が必須です。接地抵抗はローカル 33kV を満たす必要があります 配電網の要件。接地線は極の基部にしっかりと溶接またはボルトで固定する必要があります。 接続部には防食処理を施します。

フィッティングアセンブリ標準 クロスアーム、インシュレーター、ケーブルクランプおよびその他のハードウェアは、次に従って取り付けられるものとします。 デザインの方向性があります。事前に設定された取り付け穴を任意に開けたり、変更したりしないでください。金具の締め付け トルクはメーカーの技術ガイドラインに従うものとします。

33kV鋼管配電柱の注意事項

輸送および保管時の注意事項

1.溶融亜鉛メッキ表面を傷、衝撃、摩擦から保護します。コーティングの損傷は、適時に適切な防食コーティングで修復する必要があります。
2.積み重ねや輸送中に局所的な変形を防ぐために、ポールを柔らかいパッドで支えます。ポール本体に直接重量物を載せないでください。
3.ポールは平らで水はけの良い地面に保管してください。湿気の保持と表面の腐食を防ぐために木材のサポートを使用して層を分離します。

設置時の注意事項

1.指定された吊り位置を厳守してください。バインディングを不適切に持ち上げると、管状ポールに永久的な曲げ変形が生じる可能性があります。
2.メーカーの技術的承認なしに、恣意的に新しい穴を開けたり、ポール本体を切断したりしないでください。構造強度が弱くなる可能性があります。
3.フランジ高力ボルトを指定トルクで対称に締め付けます。設置後に二次検査を完了してください。
4.ポールの垂直偏差をポール高さの3パーセント以内に制御します。ポールの傾きや転倒の危険を避けるために、基礎を確実に締め固めてください。
5.確実な接地接続が必要です。地域の 33kV 送電網基準を満たすために接地抵抗を確認してください。
6.雷雨、大雨、強風の状況では、作業の安全を確保するために工事を中止してください。

運用・保守時の注意事項

1. ポールの設計耐荷重を超える追加のハードウェア、ケーブル、または機器を追加しないでください。
2.ボルトの緩み、塗装剥がれ、腐食、ポールの変形がないか定期的に点検してください。
3.特に沿岸地域や湿気の多い地域に設置されている電柱の場合は、損傷した亜鉛メッキ層をタイムリーに修復して錆びを遅らせます。
4.柱基礎付近での重機の衝突を避けてください。道路脇のポールの位置に警告標識を設置します。
5.検査結果を定期的に記録します。異常が発見された場合には強化処理を実施します。

33kV 鋼管配電柱の主要な日常メンテナンス ガイドライン

1. 目視検査（定期：四半期/半年に1回）

・ポール本体に曲がり、へこみ、亀裂、変形がないか確認してください。
• 溶融亜鉛めっき皮膜の検査：特にフランジ、溶接継ぎ目、ベース部分の剥離、欠け、錆び箇所を検出します。
• クロスアーム、絶縁体、フィッティング、ケーブルに損傷、劣化、ずれがないか確認してください。
• ポールに立てかけられた木、異物、破片がないことを確認してください。

2. 接続とボルトの検査

• すべてのフランジボルト、ファスナー、ロックワッシャーに緩み、錆び、部品の欠落がないか確認してください。
• ボルトが緩んでいる場合は、必要なトルクで締め直します。ひどく腐食したハードウェアを交換します。
• アース接続ジョイントを検査します。酸化することなくしっかりと接触します。

3. 基礎・周囲環境の確認

• 基礎の沈下、亀裂、水の蓄積、土壌浸食を検査します。
• 腐食の促進を防ぐために、ポールベースの周囲に積もった土、雑草、水を取り除きます。
• 垂直性を監視します。明らかな傾きにすぐに対処してください。

4. 接地性能試験（年次推奨）

• ローカル 33kV 配電仕様に準拠するために接地抵抗を測定します。
• 抵抗が限界を超えた場合は、破損または腐食した接地線を修理し、接続部を再加工します。

安邦 33kV 鋼管配電柱に関するよくある質問

Q1: 鋼管柱にはどのような防食処理が施されていますか?

A1: すべての極は標準処理として溶融亜鉛メッキを採用しています。亜鉛メッキ層は錆びや塩分に効果的に耐性があります 霧が多く湿気の多い気候で、内陸、田舎、沿岸の環境に適しています。カスタム二重コーティング (亜鉛メッキプラス) ペイント）は、重度の腐食領域に使用できます。

Q2: 公式のテストレポートと関連する証明書を提供してもらえますか?

A2: はい。当社は完全な構造荷重試験レポート、材料検査証明書、ISO 9001 認証を提供します。 入札およびプロジェクト受諾に必要なその他の書類。すべての技術データは国際媒体に準拠しています 電圧分配規格。

Q3: カスタムデザインはサポートされていますか?

A3: もちろんです。ポールの高さ、壁の厚さ、トップロード、取り付け穴のレイアウト、フランジのサイズをご要望に応じて調整します。 地域の風荷重、土壌状態、および 33kV 送電線のエンジニアリング要件。サスペンション、アングル、ターミナルポールの設計 すべて利用可能です。

Q4: 生産と配送の能力はどのようなものですか?

A4: 弊社では安定した量産能力を備えた全自動生産ラインを保有しております。大量の大量注文にも対応できますので、 EPC および公共事業プロジェクトのスケジュールに合わせて柔軟な出荷スケジュールを調整します。

Q5: 設置に推奨される基礎のタイプは何ですか?

A5：アンカーボルト基礎や場所打ちコンクリート基礎が一般的です。具体的な寸法は以下によって異なります。 ポールの高さ、風速、地耐力。ご要望に応じて参考基礎図面をご提供いたします。

Q6: 耐用年数はどれくらいですか?

A6: 通常の操作と定期的なメンテナンスの下で、溶融亜鉛メッキ鋼柱の耐用年数は 25 ～ 30 年になります。 年。沿岸の塩分濃度の高い地域向けに強化された防食ソリューションを使用すると、耐用年数を延ばすことができます。
