アングルスチールハニカムタワー

青島安邦新能源はグローバルなサプライチェーンと技術サービスチームに依存して全プロセスサービスを提供しています 初期のプロジェクト設計およびカスタマイズされた生産から、オンサイトでの設置ガイダンスおよびアフターセールス操作まで、 メンテナンス。

当社は、複数の新エネルギーおよび電力プロジェクトに山形鋼ハニカム タワー ソリューションを提供してきました。 東南アジア、ヨーロッパ、アフリカ、その他の地域。

迅速な対応で高品質な製品をお届けいたします によると 地域の気候、規格、建設スケジュールの要件に対応し、世界のクリーン エネルギーとインフラストラクチャをサポート 開発。

当社の製品はハニカム格子構造を核に、 従来のアングル鋼塔の高い耐荷重能力とハニカム構造の高い安定性を兼ね備えています。

の 主材料は国家基準を満たす高強度熱間圧延アングル鋼で、耐久性の高い鋼材を使用しています。 ホットディップ 亜鉛メッキ防錆処理。タワーの高さ、荷重、耐風性などのパラメータの完全なカスタマイズをサポートしています レベルなど。

コンパクトな構造、省スペース、強風性、耐震性も兼ね備えた製品です。 そして メンテナンスコストが低い。 ISO 9001 や GB/T 2694 などの国際規格および国内規格に準拠しており、適切な のために 再生可能エネルギー、電力、通信、セキュリティなどの中高さおよび低層 (15 ～ 60 メートル) の高さの構造物 その他 グローバル プロジェクトに効率的、安全、コスト効率の高いサポート ソリューションを提供します。

主な利点

特許強化技術サポート: 当社のスチールアングルハニカムタワーには特許取得済みの補強材が装備されています 送電鉄塔に使用される鋼製コンポーネントの技術 (CN223937740U)。

塔はこんな感じで建てられています Q355B/Q345Bなどの厳選された高強度熱間圧延山形鋼と、厚みのあるノードプレートを組み合わせたもの (≧5mm) およびベースプレート（≥16mm）。各バッチには材料証明書と次のような機械的性能テストが付属します。 分光分析と引張試験。

優れた構造性能: アングル鋼ハニカムタワーは空間三角形機械構造に適合します システム 高張力山形鋼を使用し、風や氷に強く安定した重心を確保。

によって 形成する クランプ、ネジ付きロッド、ネジ付きスリーブを介した三角形のサポート、メインの強度と剛性 角度 穴あけ加工を行わずに鋼材の量が大幅に増加し、母材への損傷を防ぎ、全体的な品質が向上します。 耐荷重能力が30％以上向上します。

長期にわたる腐食保護: コアの防食処理は溶融亜鉛めっき(サンドブラストによる錆び止め)を採用しています。 除去グレード Sa2.5)、亜鉛層の厚さ ≥86μm (GB/T 13912 規格に準拠)。

それは可能です にアップグレードされました 顧客の要件に応じた複合防食ソリューション。次のような過酷な環境に適しています。 沿岸 高塩霧と工業地帯。

効率的な施工: 接続方法は主にボルトを使用し、部分的に溶接を補助します。タワーセグメント 組立は自動組立プラットフォームを通じて完了します。

工場で組み立てられた独立したフルセグメントの タワーは円形のプレートとプレートの接合部を使用し、従来のプレートの接続を排除します。溶接継ぎ目を検査します 非破壊（UT/MT）で接続強度を確保します。

柔軟なカスタマイズ: フルパラメータのカスタマイズサービス(高さ/荷重/インターフェース)を提供します。タワーの高さ 長さは 15 ～ 60 メートル、耐荷重は 500 ～ 5000kg で、太陽光発電ブースターに最適です。 ステーション、風力発電用の風力測定、通信基地局など、さまざまなニーズに応えます。

幅広い応用シナリオ：送電（超高圧・高圧）、通信基地に最適 ステーション、風力発電支援、避雷、監視などの分野、高さ5～80までカバー メートル。

コンパクトなハニカム構造により、従来のアングル鋼鉄塔と比較して設置面積が 10% ～ 15% 削減されます。 都市郊外、農地、山間部の限られたスペースに適しています。

仕様パラメータ

応用シナリオ

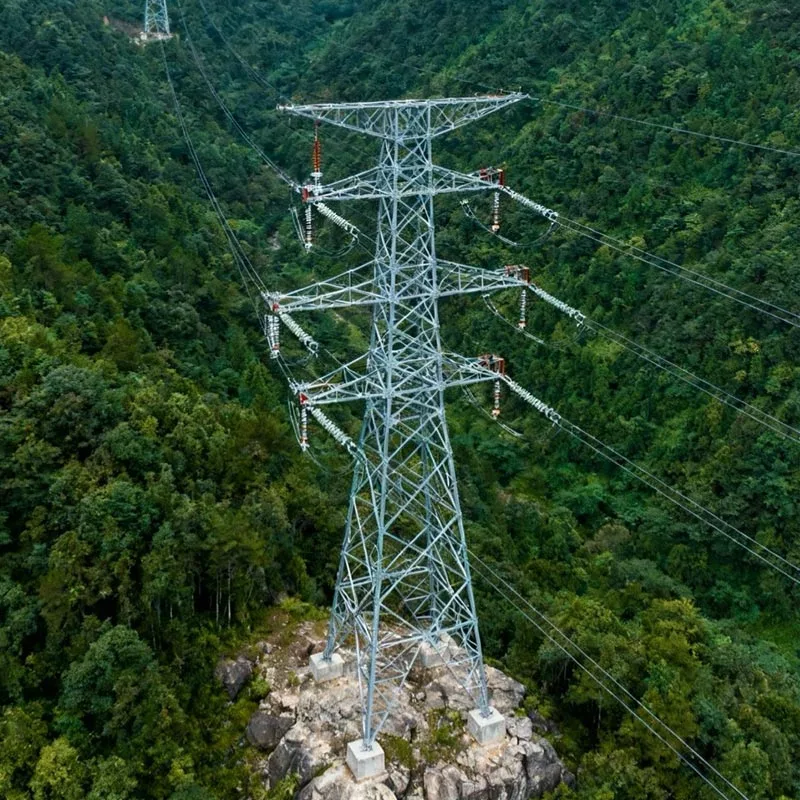

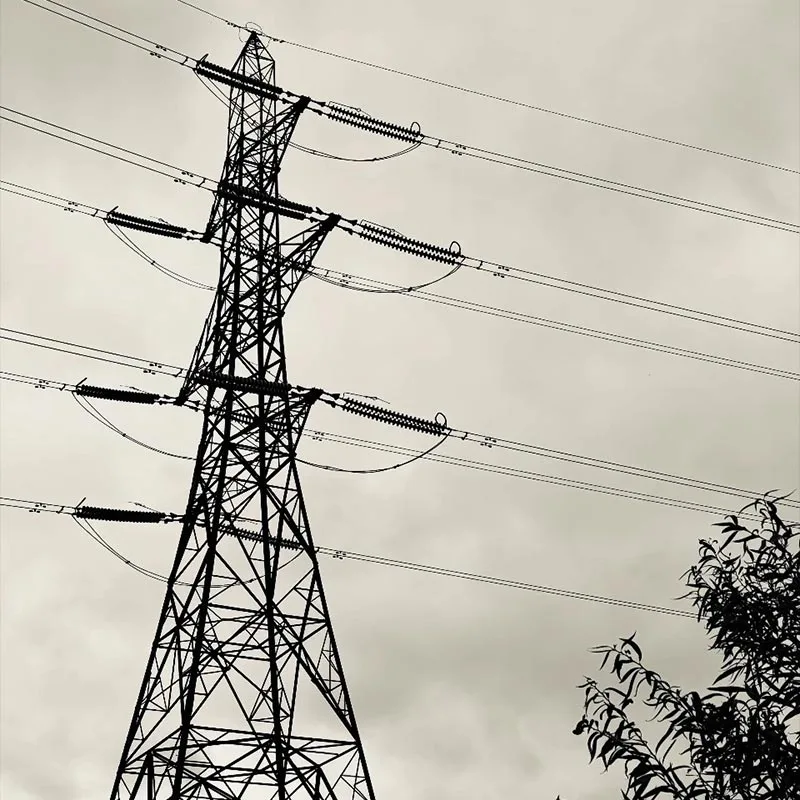

電力伝送：高圧・超高圧送電線、農村ネットワーク改修、公園 電源サポートタワー。

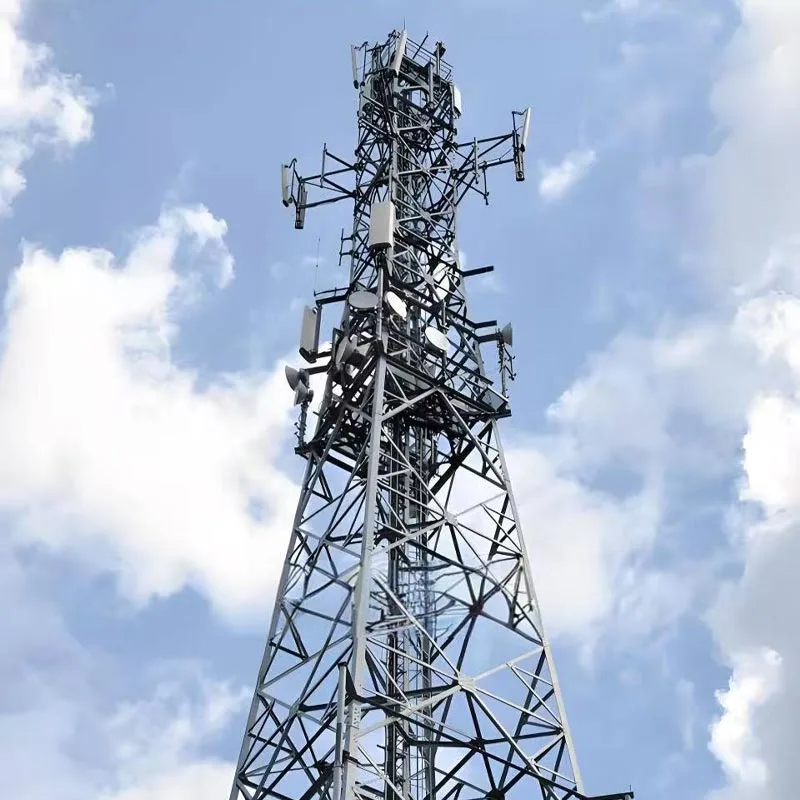

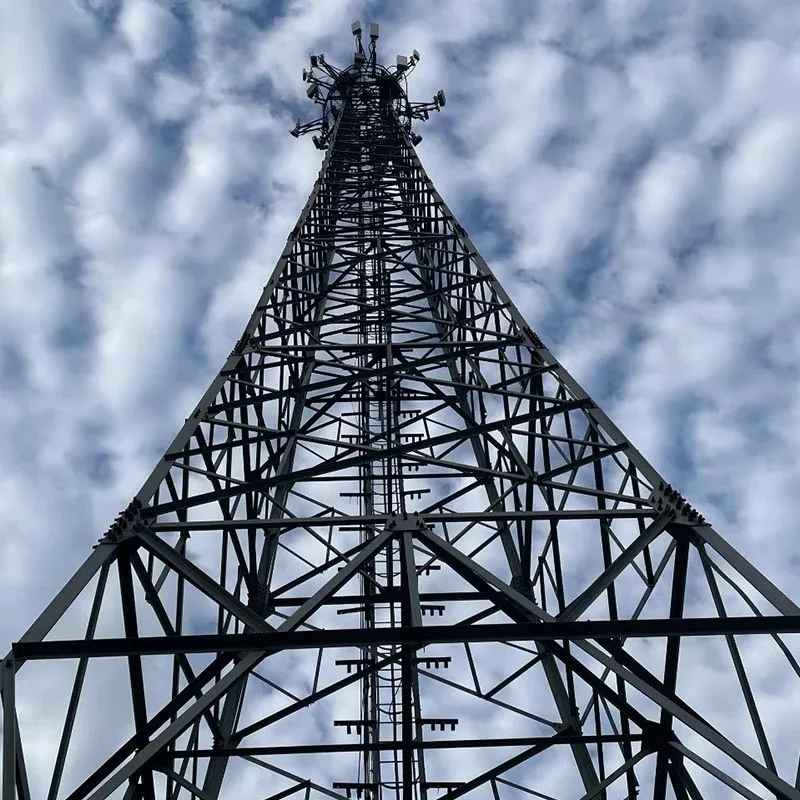

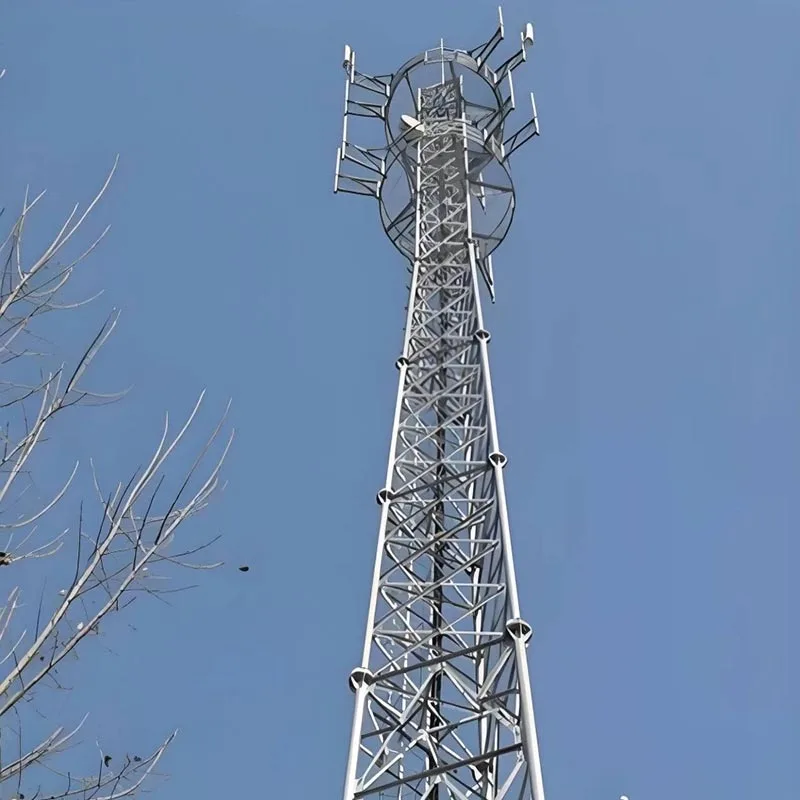

通信基地局: 5G/4G マクロ基地局、マイクロステーションマウント、都市および地方の信号カバレッジ 塔。

風力発電のサポート: 風力測定塔、収集ライン塔、フィールドステーション監視および雷 保護塔。

太陽光発電エネルギー貯蔵：太陽光発電所の通信塔、敷地警備監視塔。

産業監視: 鉱山、油田、河川、森林火災予防などの遠隔監視塔。

都市工学: 都市照明、交通監視、気象監視、避雷塔。

山間・郊外: 複雑な地形のエリア向けの軽量タワーで、輸送と設置が容易です。

よくある質問

1. アングル鋼製ハニカムタワーと従来のアングル鋼製タワーの違いは何ですか?

従来のアングル鉄塔と比較して、ハニカム格子構造により力の伝達経路が最適化され、 同じ量の鋼材で耐荷重能力が 15% ～ 20% 増加し、耐風性と耐震性が向上します。 耐久性が向上し、モジュール式アセンブリの効率が向上します。

2. 腐食保護は世界規模のプロジェクトにどのように適用されますか?

標準溶融亜鉛メッキ（亜鉛層≧86μm）、96時間の塩水噴霧試験に錆びずに合格。
沿岸の高塩分、工業、その他のシナリオ向けに、溶融亜鉛メッキを備えたデュアル防食ソリューション フッ素コーティングが施されており、耐用年数が 35 ～ 40 年に延長されます。
すべての留め具は溶融亜鉛メッキされており、ボルト接続部には局所的な腐食を防ぐダクロメット コーティングが使用されています。

3. カスタマイズされた製品の納期はどのくらいですか?

標準製品 (15 ～ 30 メートル): 在庫があり、7 ～ 15 日以内に発送されます。
カスタマイズ製品 (30 ～ 60 メートル、特別な防食/負荷要件を含む): 設計に応じて 複雑なため、製造は 20 ～ 45 日で完了し、設置ガイダンスと技術サポートが提供されます。

4. 設置およびメンテナンス時に注意が必要な重要な点は何ですか?

設置：高層構造物の設置資格を持つチームが実施し、厳密に組み立てる必要があります。 図面に従い、垂直性を確保するための基準を満たすボルトトルク（M24ボルト≧400N・m）を使用。
メンテナンス: 2 年ごとに亜鉛めっきの厚さとボルトの締め具合を確認してください。包括的な検査を実施する 台風や地震の後。沿岸地域では3年ごとに防食層を補修し、再測定する 1 ～ 2 年ごとに接地抵抗を測定します。

5. 製品はどの国際/国内規格に準拠していますか?

国内規格：GB/T 2694「送電線鉄塔の製造に関する技術的条件」、GB 50017「鋼鉄」 構造設計基準」、GB 50135「高層構造設計基準」;
国際規格：ISO 9001品質マネジメントシステム、ASTM、DIN、JISなど、対応する規格を提供可能 プロジェクト国の要件に従ってコンプライアンス文書を作成します。
