亜鉛メッキ鋼管格子塔

青島安邦新能源は信頼できるメーカーです。当社の亜鉛メッキ鋼管格子タワーは、高品質の高張力鋼管で作られています。 精密溶接と溶融亜鉛メッキプロセスにより、軽量で高強度の支持構造を形成します。

組み合わせる 亜鉛メッキ耐食性を備えた格子デザインで、電力、新エネルギー、通信などに広く使用されています。 フィールド。

中国の現地工場から直接供給される製品で、亜鉛メッキ鋼板の格子塔は構造的な特徴を持っています。 安定性、耐風性と耐震性、耐腐食性、スペース効率。

カスタム設計も可能です さまざまなシナリオに応じて、110kV-1000kVの高電圧送電およびさまざまな要件を満たします。 屋外サポートアプリケーション、国家業界標準に完全に準拠し、品質と品質の両方を達成します。 費用対効果。

安邦亜鉛メッキ鋼管格子タワーを選ぶ理由

全体的に制御可能な品質

当社独自の大規模な標準化された生産拠点 中国の青島にある当社は、亜鉛メッキ鋼管格子塔の全工程を独自に研究、製造、検査しています。

原料調達から鋼管切断、溶接組立、溶融亜鉛めっきまで すべての処理はISO9001品質システムに基づいて実行され、外部委託を拒否します。

すべての亜鉛メッキ鋼管 格子タワーは複数回の厳格な品質検査を受け、正確な寸法と標準性能を保証します。

強固な安全基盤の構築

メイン 材質はQ345B/Q355B低合金高張力鋼管です。溶接はガスシールドされたサブマージアーク溶接を使用します。 溶接などの精緻な技術で、しっかりとした溶接を施しております。

溶融亜鉛めっきプロセスは厳密に次のとおりです。 GB/T 13912 規格、亜鉛層の厚さ ≥85μm により、亜鉛メッキ鋼管格子タワーに超強度を与えます 耐食性。

屋外耐食性は30年を超え、さまざまな過酷な環境に適しています。

複数のシナリオのニーズに対応

亜鉛メッキ鋼管格子 タワーは空間トラス格子構造を採用。従来のタワーに比べて軽く、風も小さい 耐風速30～45m/s、耐震強度8度、占有面積 通常のタワーの設置面積のわずか 1/3 です。

軽量性と高い安定性を両立し、柔軟に対応します。 山岳地帯、海岸沿い、都市部、その他の地形。

カスタマイズされたサービス

工場の専門的な設計のサポートを受けて チーム、亜鉛メッキ鋼管格子タワーは、電圧レベル、高さ、地形、負荷に応じてカスタマイズ可能 ストレート、コーナー、ターミナル、ロングスパンなどのさまざまなタイプをカバーし、ニーズに正確にマッチします。 各プロジェクトのパーソナライズされたニーズ。

高いコストパフォーマンスとフルチェーンサービス

工場直送 供給モデルにより中間リンクが不要となり、亜鉛メッキ鋼管格子の調達コストが大幅に削減されます。 塔。

同時に、設計、製造、輸送、据付、販売に至るまでのサービスをワンストップで提供します。 アフターセールス、プロジェクトサイクルの短縮、顧客の運用および保守コストの削減、およびフォローアップ 専門チームが組織され、調達と建設のプロセス全体を解決します。

当社のサービス

事前設計サービス

当社の専門設計チームはプロジェクトの要件を徹底的に理解しており、 地形、天候、電圧パラメータを組み合わせて、亜鉛メッキ鋼管のカスタマイズされた設計ソリューションを提供します 格子塔、機械計算レポート、基礎設計計画。

間の正確な互換性を保証します。 製品とプロジェクトを適切に管理し、関連する規格に従って構造設計を最適化し、安全性と安全性を保証します。 費用対効果。

製造サービス

完全な視覚管理による標準化された工場生産。 原材料の品質と生産プロセスを管理します。

すべてのプロセスが専門的に検査され、 寸法は正確であり、溶接継手は認定されており、亜鉛メッキは 層は基準を満たしています。

完全な品質検査報告書と適合証明書が発行されます。

物流・輸送サービス

全国各地へのポイントツーポイント配送。サイズに応じて 亜鉛メッキ鋼管格子タワーコンポーネントの重量、分割梱包、専門輸送 使用車両には損傷を防ぐための完全な保護措置を講じ、製品が無傷で納入されることを保証します。 建設現場、特に山岳地帯、遠隔地、または輸送が困難な地域に適しています。

導入ガイダンスサービス

経験豊富な技術者を派遣して現場指導 吊り上げ、組立て、締結工事など。

詳細なインストール マニュアルは、建設プロセスを標準化し、設置に関するさまざまな問題を解決し、確実な施工を保証するために提供されています。 建設の安全性と効率性。

設置はデュアルなどの特殊な吊り上げ要件にも対応できます。 クレーン。

アフターメンテナンスサービス

5年間の保証と生涯メンテナンスサービスを提供します。

定期的にフォローアップしてください 亜鉛メッキ鋼管格子塔の稼働状況を把握し、安全上の危険を迅速に特定し、緊急事態に迅速に対応します。 修理ニーズに応じて、製品を延長するための亜鉛めっき修復やボルト締めなどのメンテナンスサービスを提供します 寿命を延ばし、長期にわたる安定したプロジェクト運営を保証します。

選択の推奨事項

(1) 電圧レベルに基づく推奨選択

110kV 送配電ネットワークのシナリオ：軽量ストレート形亜鉛メッキ鋼管 三角形または四角形を使用し、高さは 21 メートルから 42 メートルの範囲の格子塔が推奨されます。 格子構造。主な材質は Q345B で、亜鉛コーティングの厚さは ≥85μm です。都会に似合う 配電ネットワーク、工業団地、新エネルギー集約ラインなど、これらのタワーは次のような利点を提供します。 軽量設計、小さな設置面積、便利な構造により、調達と調達を効果的に制御します。 建設費。

220kV 地域バックボーン ネットワークのシナリオ：標準ストレート・引張り式亜鉛メッキ鋼管 高さは 30 メートルから 63 メートルまでの格子塔が推奨されます。ラティスノードの設計は次のように最適化されています。 構造的な剛性を向上させます。主な材質は Q355B で、都市環状ネットワーク、河川/交差点に適しています。 プロジェクトや山岳送電線の耐荷重能力と経済性のバランスを保ちます。ラインコーナー用 必要に応じて、コーナータイプの亜鉛メッキ鋼管格子塔を使用することもできます。

500kV 以上の超高圧/特別高圧のシナリオ：大荷重引張タイプ、 高さ 54m ～ 100メートル。主材料はQ420高張力鋼管で、亜鉛めっきの厚さは90μm以上に増加し、 構造応力設計が最適化されています。省・地域を越えた伝送、広域プロジェクト、 新しいエネルギーベースの供給チャネル、亜鉛メッキ鋼管格子タワーが大容量に耐えられることを保証、 高圧荷重にも耐え、安定して確実に動作します。

(2) シナリオ機能による推奨選定

従来の直線伝送線路: 角度が 5° 未満の直線の場合、 標準的な直管亜鉛メッキ鋼管格子塔を使用することをお勧めします。この塔はシンプルな構造ですが、 軽量かつ低コストで大量生産が可能で、プロジェクトサイクルを大幅に短縮し、フラットなデザインに適しています。 平地やなだらかな丘陵地帯など。

ライン方向/セグメントのシナリオ: 5°～90°の角度の場合、角度付き亜鉛メッキ鋼管格子 塔がおすすめです。線分および破線保護部は引張式亜鉛メッキ鋼管 格子塔を使用する必要があります。どちらのタイプも強化格子構造を採用し、横張力を強化し、 変形耐性を備え、ラインの安全冗長性を確保します。駅・変電所の線路入口、ターミナルタイプ 亜鉛メッキ鋼管格子塔を推奨します。構造設計は片側荷重に最適化されています。 安定性を向上させる特性を備えています。

大規模な特別シナリオ：河川、高速道路、鉄道、渓谷などの横断に。 シナリオでは、高スパン亜鉛メッキ鋼管格子塔が推奨されます。超高強度で作られています 最適化されたテーパーと格子密度を備えたスチール製で、風荷重と風による振動を軽減し、スパンを向上させます。 能力。複雑な屋外環境に適応するために、亜鉛層も厚くされています。

新エネルギー支援シナリオ: 風力発電・太陽光発電の基地回収ライン用、軽量 分割された亜鉛メッキ鋼管格子タワーは、山間部や山間部での簡単な輸送と組み立てに推奨されます。 砂漠地帯。風力タービン支持塔用、カスタマイズされたプレストレスト鋼コンクリート亜鉛メッキ鋼管格子 耐荷重能力と風による振動耐性を強化し、次の条件を満たすタワーを推奨します。 大メガワット風力タービンの要件。

通信/セキュリティのシナリオ：通信基地局、国境監視、森林火災用 予防やその他のシナリオでは、小型の多機能亜鉛メッキ鋼管格子タワーを推奨します。 高さ 15m ～ 30m、予約された機器設置インターフェース、統合された雷保護と監視 機能。コンパクトな構造で都市部や遠隔地などさまざまなシーンに対応します。

(3) 地形や環境に応じた推奨選定

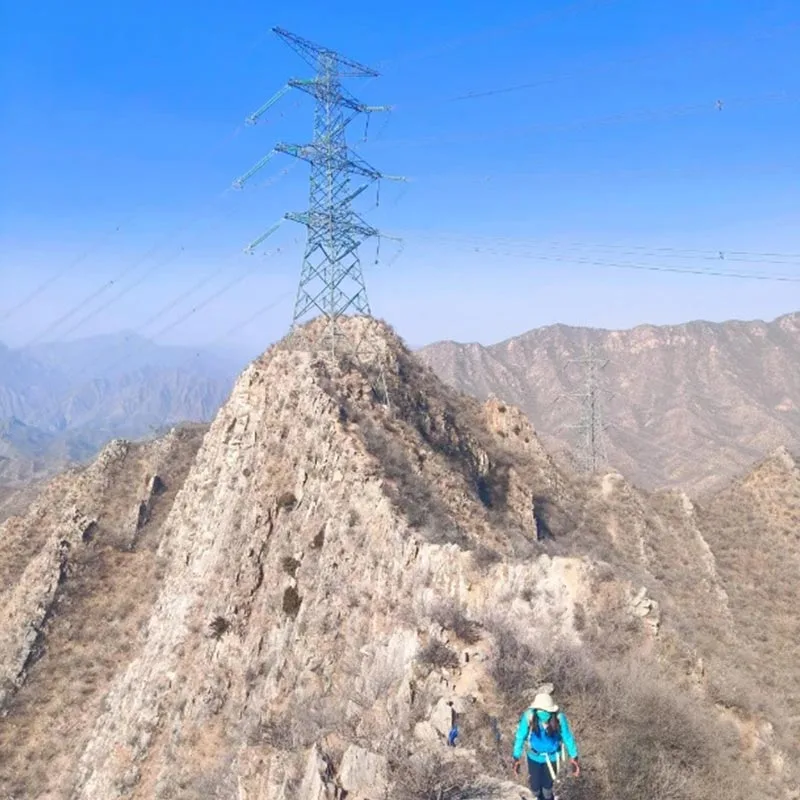

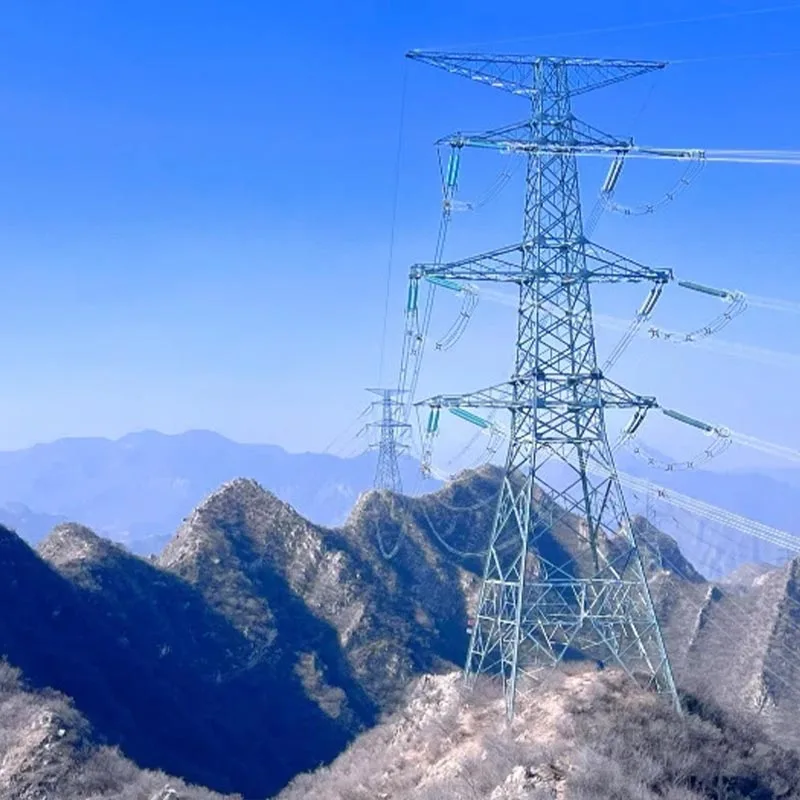

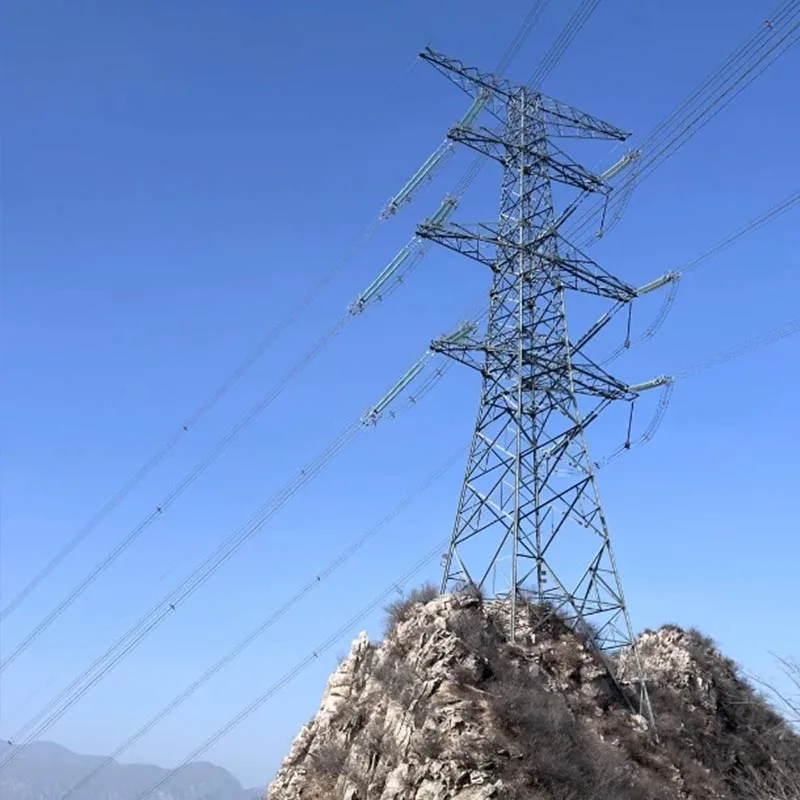

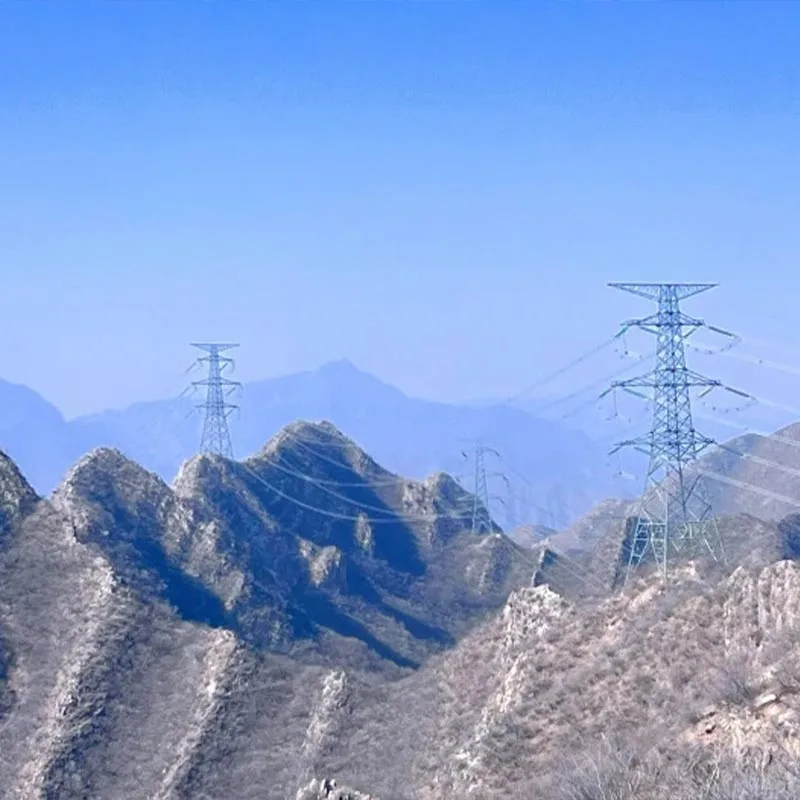

山地/丘陵地帯: 運搬や架設が困難な急峻な地形用、セグメント化 亜鉛メッキ鋼管格子塔を推奨します。コンポーネントのサイズと重量が最適化され、フランジが高速になります 接続は輸送と現場での組み立てを容易にするために使用されます。基礎設計は急勾配に適応するように強化されています 地形を改善し、土塁を減らします。

海岸/塩分地帯：高腐食、高湿環境用、亜鉛メッキ鋼管格子 亜鉛層を厚くし（≧100μm）、防食コーティングによる二重保護を施したタワーを推奨します。の 格子構造を最適化して風の抵抗を軽減し、塩分腐食や台風への耐性を向上させます（設計） 風速 ≥40 m/s)、製品の寿命を延ばします。

重氷・強風地域: 氷の厚さ > 10mm の厚い氷域では、強化亜鉛メッキ 主要材料の断面積と密度を増加させる鋼管格子タワーが推奨されます。 着氷時の過負荷耐性を高める斜めブレース。設計風速が 35 m/s を超える地域。 強風地域や台風地域では、格子構造とテーパーを最適化して風荷重を軽減し、風を強化します。 安定性。

都市/公園のシナリオ: 土地が限られており、景観要件が高い地域向け、狭底 亜鉛メッキ鋼管格子塔を推奨します。断面が最適化され、基礎面積 ≤2.5㎡、 外観はシンプルで、亜鉛メッキ層は均一で美しいです。都会に似合う 高電圧リングネットワークと工業団地の送電線、集約的な土地利用と景観に対応 要件。
