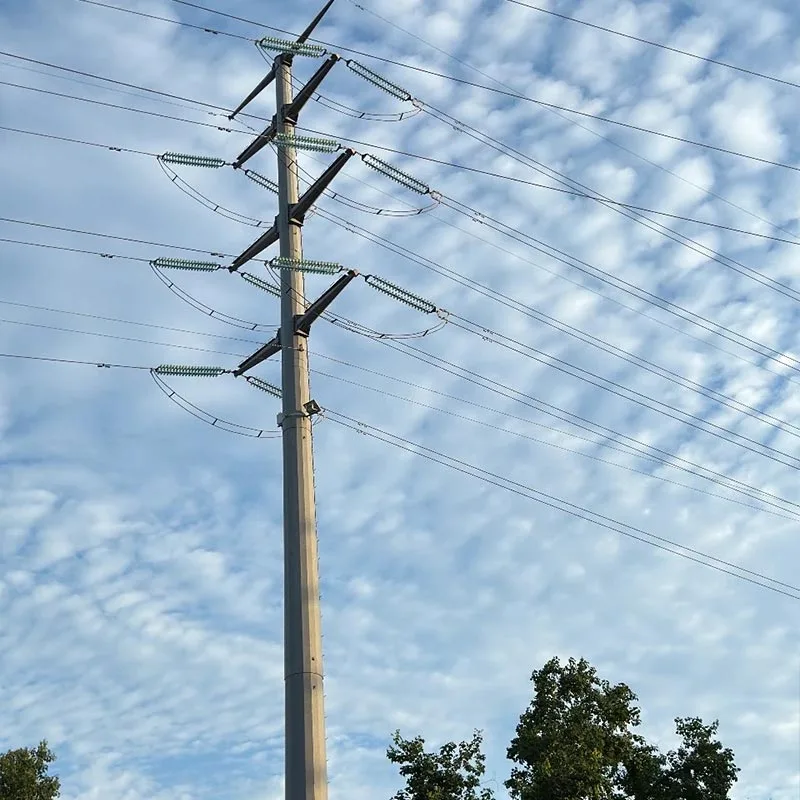

亜鉛メッキ鋼管送電塔

青島安邦新能源の亜鉛メッキ鋼管送電塔は、ベースとしてQ355B/Q420高張力鋼管を使用しています 全体的な溶融亜鉛めっきプロセスを経て処理され、円錐形/多面管状で設計された材料 構造物。

優れた耐食性、構造の安定性、効率的な設置、 そしてコンパクトな土地利用。この製品は、都市部の送電網、山岳地帯の送電網、沿岸部、産業用に広く使用されています。 汚染地域、極限環境下でも長期安定したサービスが可能であり、中核的なサポート機器です。 現代の伝送プロジェクト。

製品の利点

高い耐久性

亜鉛メッキ鋼管送電鉄塔は全体溶融めっきを採用 亜鉛メッキ、亜鉛層の厚さ ≥85μm、物理的絶縁と電気化学的保護の両方を形成します。

アウトドア 耐用年数は 30 年を超え、沿岸地域、高塩霧、産業などの過酷な環境に適しています。 汚染。

安定した構造

管状セクションは均一な応力分布と高い曲げを備えています。 硬さ。耐風係数はアングル鉄塔に比べて20%～40%低くなります。

レベル11強にも耐えられる 風、マグニチュード 8 の地震、重い氷の荷重にも耐え、極端な条件下でも優れた安定性を発揮します。

効率的な施工

フランジボルトを備えた工場で組み立てられたセグメント構造 接続により、大規模な吊り上げ装置を使用せずに現場で迅速に組み立てることができます。

施工時間が短縮されるのは、 50% となり、プロジェクト コストが大幅に削減されます。

幅広い適応性

亜鉛メッキ鋼管送電鉄塔はコンパクトな構造で省電力 従来のアングル鉄塔と比較して、土地の約50％。

狭い都市部、山間部、海岸沿いに適しています エリアやその他の複雑な地形でも、5 ～ 150 メートルの高さでカスタマイズ可能です。

信頼の品質

高張力鋼で作られており、生産は次のような国家基準を満たしています。 GB 50545 および DL/T 5154 として、溶接検査や亜鉛層テストを含む全プロセスの品質管理を備えています。完全に 適格で安定したパフォーマンス。

モデルの選び方

電圧レベルで選ぶ

10kV～35kV: 単回路亜鉛メッキ鋼製送電鉄塔を使用、高さ 15 ～ 30m、壁厚 6 ～ 10mm、適切な 都市部および公園の低圧線向け。

110kV～220kV：亜鉛メッキ鋼製送電鉄塔を2回線・多回線使用、高さ30～60m、壁厚 10～16mmで中高圧送電のニーズに対応します。

500kV以上: 特殊超高圧亜鉛メッキ鉄塔を使用、高さ60～150m、壁厚 16～20mmでロングスパン、超長距離伝送に適しています。

環境条件に応じた選定

海岸/高腐食地域: 亜鉛メッキを施した高耐食性亜鉛メッキ鋼製送電鉄塔を選択してください。 耐塩水噴霧性を高めるためにコーティング≧100μm。

強風・地震地域: 強化構造を選択し、断面と肉厚を最適化して風を改善します。 そして耐震性。

山岳・複雑な地形: 軽量で基部が狭い亜鉛メッキ鋼製送電鉄塔を選択して、 輸送および設置条件。

機能目的に応じた選択

ストレートタワーズ: 線路の直線部分に使用され、垂直および水平の風荷重に耐えます。

テンション/アングルタワー: ラインの方向変更や張力の変換に使用され、アンバランスな張力に耐えます。

ターミナル・クロッシングタワー: ラインの始点と終点、川や道路を渡るときに使用され、より高度な要求が要求されます。 耐荷重能力。

当社のサービス

カスタマイズされたデザイン: 当社の専門チームは、亜鉛メッキ鋼管送電塔のパーソナライズされた設計を提供します 電圧レベル、地形、気象条件に基づいて、さまざまなプロジェクトのニーズに対応します。

フルプロセスのインテリジェント製造: CNC切断、自動溶接を備えた自社の近代的な工場で、 溶融亜鉛めっき製造ラインを導入し、原料から製品まで一貫した品質管理を実現しています。 月産5,000トン以上の製品を生産しています。

ワンストップデリバリー: 生産、輸送、現地設置指導、 技術トレーニングにより、プロジェクトの効率的な実施が保証されます。

アフター保証：15年間の保証、24時間の技術対応、定期的な点検・整備を行っております。 ライフサイクル全体を通じて製品の問題に対処するためのメンテナンス。

使用上の注意

設置前に、亜鉛メッキ鋼製送電鉄塔の銘板が図面と一致していることを確認してください。 パラメータを確認し、タワー本体、フランジ、ボルトに変形や損傷がないことを検査し、すべての状態が保証されていることを確認します。 付属品は揃っています。

亜鉛メッキのコーティングを傷つけないように、持ち上げにはナイロンロープを使用してください。設置時の垂直ずれ 信頼性の高い接続を確保するには、フランジボルトをトルクに従って締め付ける必要があります。

タワーの基礎には、アンカー ボルトが埋め込まれた C30 コンクリート独立基礎と接地を使用する必要があります。 抵抗は ≤10Ω である必要があります。接地システムの有効性を定期的にテストしてください。

亜鉛メッキ鋼製送電鉄塔の表面の溶接や切断は固く禁止されています。変更の場合 が必要な場合は、防食のために溶融亜鉛メッキを再適用する必要があります。

亜鉛コーティングの完全性、ボルトの締まり具合、構造の変形を定期的にチェックしてください。で 海岸/高腐食地域では、6 か月ごとに検査し、損傷した亜鉛コーティングを直ちに修理してください。

専門家以外の方が亜鉛メッキ鋼製の送電塔に登ることは固く禁じられています。警告 「高電圧の危険、近づかないでください」などの標識をタワーの周囲に設置し、安全な距離を保つ必要があります。
