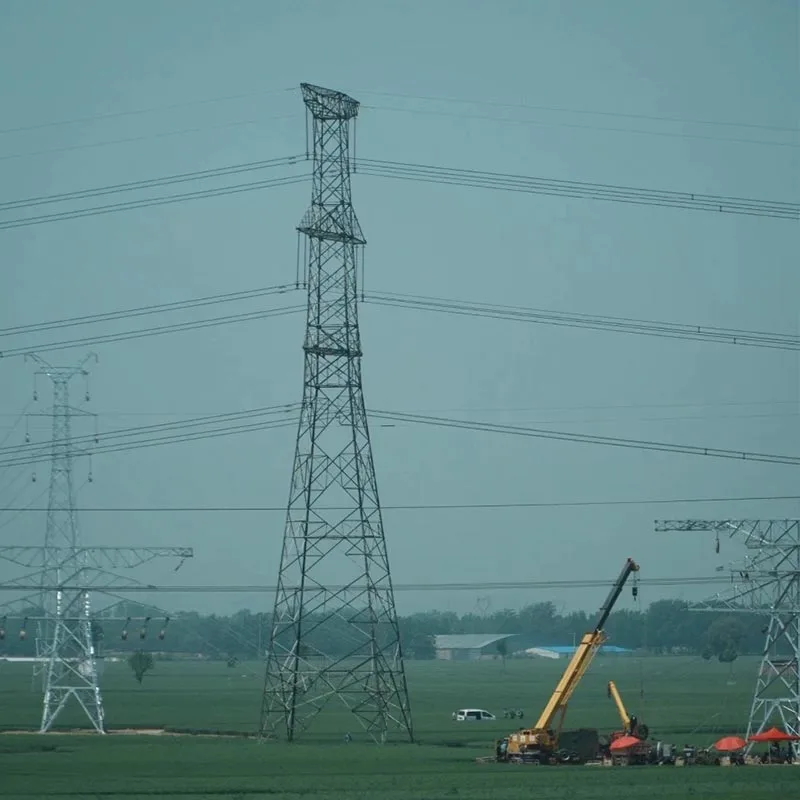

送電テンションタワー

青島安邦新エネルギー送電張鉄塔は110kV-1000kVに適したコアサポート機器です 高圧および超高圧送電線。テンションタワーまたはアングルタワーとも呼ばれます。貴社のメーカーおよびサプライヤーとして当社をお選びいただければ、世界中にワンストップ ソリューションを提供できます。

私たちの塔は、 GB/T 2694-2018 製造規格に準拠しており、特に次の用途に設計された高強度アングル鋼格子構造を使用しています。 線路の曲がり角、区間化、終点。導体の張力に効率的に耐えることができ、極端な状況にも耐えることができます。 安定した固定と電力線の安全な伝送を実現します。

送電テンションタワーは、地域を越えた長距離送電、新エネルギーの収集、および発電に広く使用されています。 配送および基幹送電網建設プロジェクト。安定性が高く、腐食が長く続くなどの利点があります。 耐久性と便利な設置により、これらは安全で経済的な運転を確保するための重要な機器となっています。 電力網、中国のインテリジェント製造業の強みを強調。

主な利点

高強度耐荷重性

送電張力鉄塔の主な材質は次のとおりです。 Q355B および Q420B 高強度山形鋼、格子トラス構造設計により均一かつ合理的な強度を確保 応力の分散。

導体の軸張力、風荷重、氷荷重、地震の影響に効果的に耐えることができます。 2° ～ 30° のライン角度要件に対応できます。

構造の安定性は業界標準をはるかに上回っており、 送電線の進行性崩壊のリスクを排除し、送電線の安全性を確保します。

メンテナンスフリーで長寿命

トランスミッションテンションタワーは二重防食を採用 GB/T 13912 規格要件に厳密に従って、溶融亜鉛めっきとエポキシ粉体塗装のシステム。

の 防食耐用年数は 30 年以上で、海岸地域などの過酷な屋外環境に適しています。 塩性アルカリ性の土地、および高冷地の山岳地帯では、ライフサイクル全体の運用が大幅に削減され、 送電張力鉄塔のメンテナンス費用を削減し、後の修理投資を最小限に抑えます。

標準化されたプレハブと便利な設置

送電テンションタワーが完全に完成しました 工場で標準化されたプレハブ品で、部品精度は±0.5mm以内に管理され、規格に従って厳密に製造されています。 GB/T 2694-2018 技術条件。

現場での組立はボルト接続を使用するため、複雑な工事は不要です。 迅速な組み立てを可能にし、建設サイクルを大幅に短縮し、プロジェクトの効率を向上させます。 さまざまな地形の設置要件に適応します。

カスタマイズ可能な適応

トランスミッションの構造、寸法、仕様 テンションタワーは、線間電圧レベル、回転角度、地形条件、負荷に応じてカスタマイズ可能 要件。

カップ型、フクロウヘッド型、AC/DC対応のドライ型など複数の構成をカバー 110kV から 1000kV までの送電線の耐張力要件を満たす、さまざまなタイプの送電システム、および 砂漠、山、海岸地域などの複雑な環境に適しています。

高度な保護

送電張力鉄塔の耐震等級は7～8であり、 GB 50260 規格に適合し、保護レベルは IP23 ～ IP54 です。

優れた耐風性、耐氷性を発揮し、 0.35KN/m² ～ 0.75KN/m² の強風荷重と 8mm の氷条件に耐えることができる雷保護機能を備えており、 極端な天候下でも安定した動作を実現し、中断のない伝送ラインのパフォーマンスを維持します。

製品機能の原理

送電線の「強固なアンカーノード」として、送電張力鉄塔の中核となる機能は、 導体の張力を調整し、線路にかかる力のバランスをとり、伝送線路の安定した動作を確保します。の その機能原理は主に 3 つの側面に反映されています。

まず、張力ベアリングとアンカー固定です。送電張力塔は塔頭を通して導体を固定します クロスアームと絶縁体ストリングで、導体の両側の軸張力を受け止めてバランスをとります。 線の曲がり、分割、または端子の位置、導体の伸びや外れの防止、線の回避 変位を防ぎ、ラインをしっかりとサポートします。

第二に、力のバランスと伝達。送電張鉄塔の格子アングル鋼構造は、 導体の張力などのさまざまな力を均一に伝達するために、専門的な機械シミュレーションを通じて設計されています。 タワー基礎への風荷重、氷荷重を軽減し、局所的な応力集中を防ぎ、タワーの変形を回避します。 または損傷を防ぎ、タワーの長期的な構造的安定性を確保します。

第三に、ラインレイアウトの最適化です。合理的な角度設計と構造構成により、トランスミッションは テンションタワーにより、ラインの回転とセグメント制御が可能になり、ラインパラメータの非対称性のバランスが取れ、追加のラインが削減されます。 損失と電磁干渉を防止し、導体と地面または建物との間に安全な距離を確保します。 DL/T5352-2018 規格の要件を満たし、伝送の安全性と電力品質を保証します。

当社のサービス

カスタマイズされたソリューション設計

専門的な研究開発チームとエンジニアリングの経験を、クライアントの経験と組み合わせて信頼します。 送電線のパラメータ、地形条件、負荷要件に合わせて、独自の構造設計、張力を提供します。 送電張力鉄塔の計算、角度スキームの最適化、および総合的な技術コンサルティング サービス、 タワーがエンジニアリングのニーズに正確に適合することを保証します。

ワンストップ製造

青島安邦には近代的な自社工場があり、トランスミッションのフルチェーン制御を実現 テンションタワーの原材料調達、切断、溶接、防食処理から完成品まで 検査。

すべての手順は GB/T 2694-2018 規格に厳密に従っており、非破壊検査を受けています。 タワーの品質が基準を満たしていることを確認します。

オンサイト技術サポート

現地での設置指導、手順説明、技術試運転、 その他送電張力鉄塔のトラブル解決に向けた専門技術者の派遣サービス 建設中のさまざまな問題を解決し、タワーが基準に従って設置され、効率的に建設されるようにします。 操作。

フルサイクルのアフターセールス保証

パワートランスミッションテンションタワーには 30 年以上の保証が付いています。私たちは、 充実したアフターフォロー体制、定期的に製品の動作状況を点検し、 生涯にわたる技術サポートと緊急修理サービスを提供し、顧客のニーズに迅速に対応し、 タワーの長期安定稼働を実現し、お客様の運用・保守リスクを軽減します。

製品仕様
