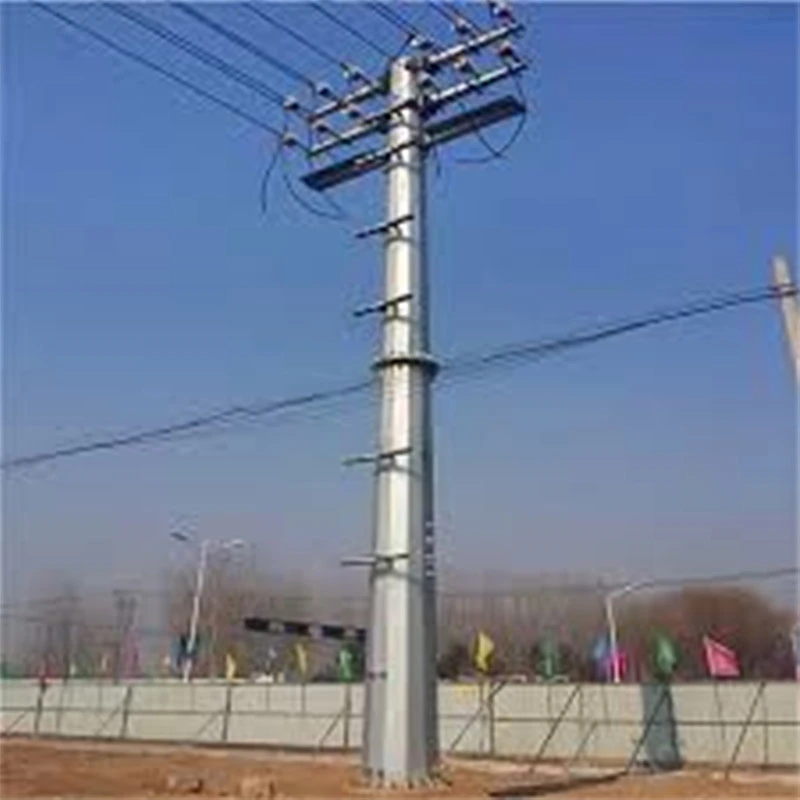

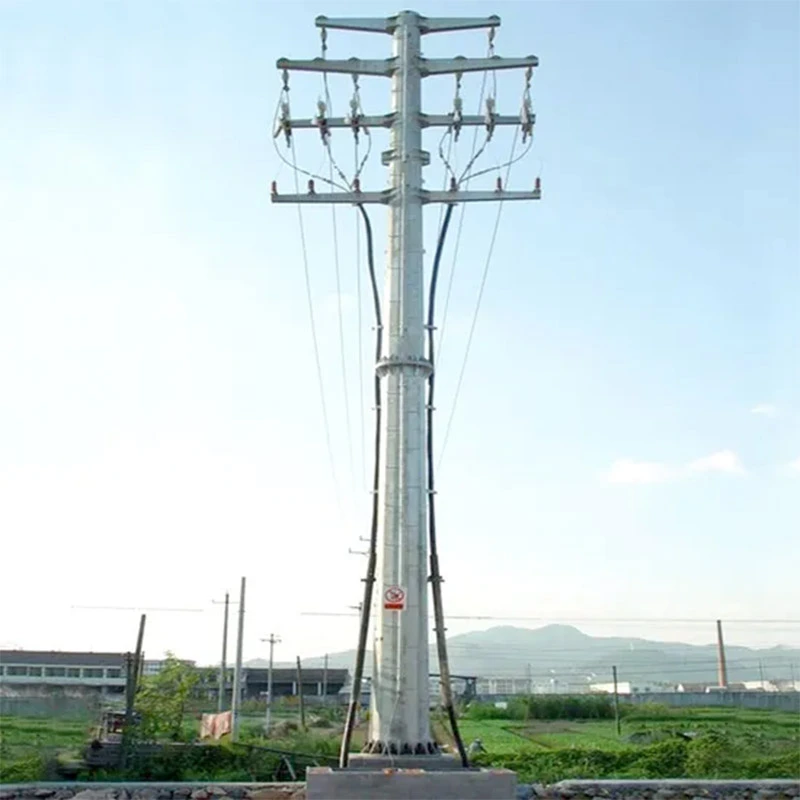

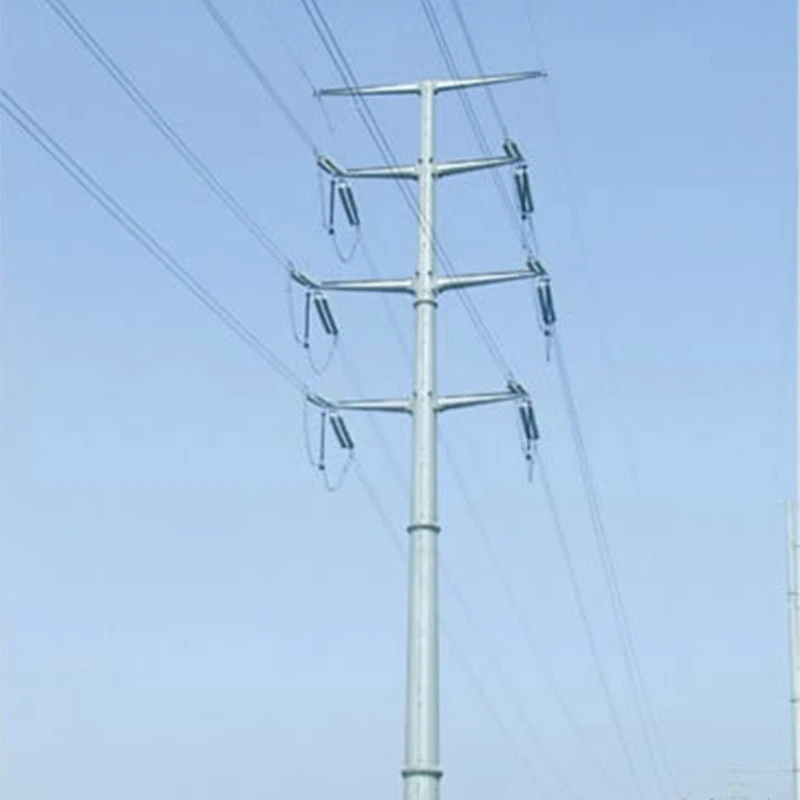

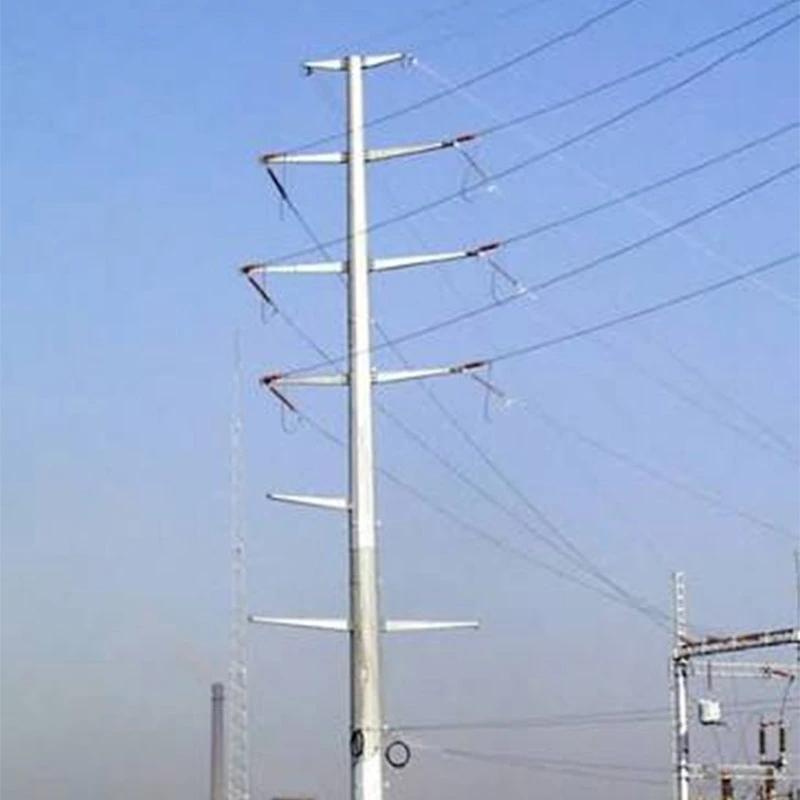

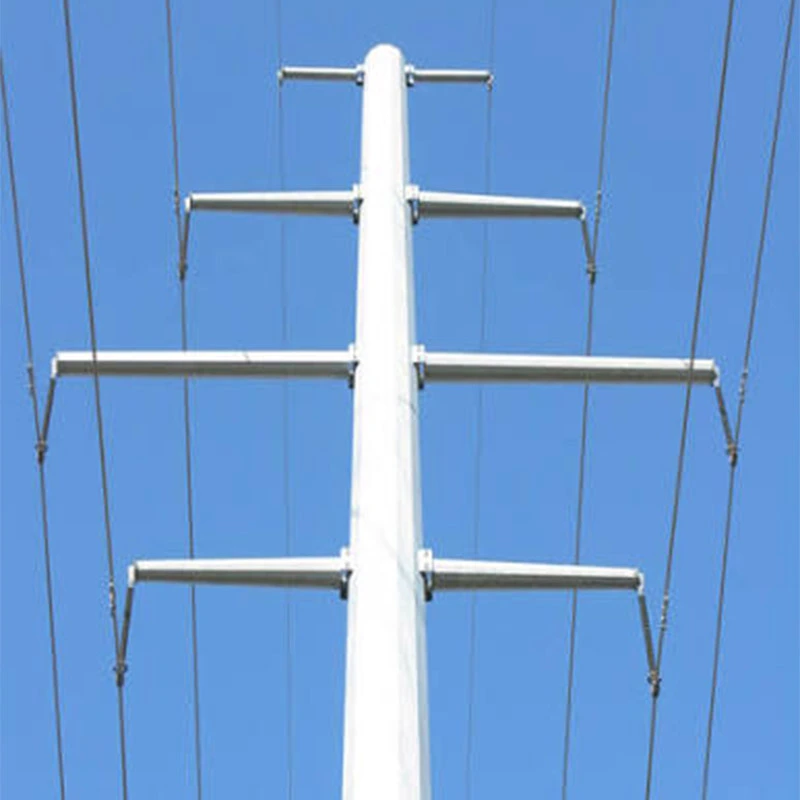

鋼管テンションタワー

すべての製品は EN 1090 および EN 10025 欧州規格に準拠しており、権威ある第三者のテストレポートによって検証されています。 SGS と TÜV から。厳格な原材料検査と完成品の品質チェックを全工程にわたって実施しています。 長期にわたる耐食性能と機械的強度を保証するために製造されています。豊富なグローバルプロジェクトを保有 複数の220kV～500kV架空送電プロジェクトに管状鋼製テンションタワーを供給してきた経験 ヨーロッパ、中央アジア、その他の地域全域で。コーナーセクションのライン遷移、ワイヤー張力ベアリング用に最適化 このタワーは、組み立てが簡単で、メンテナンスコストが低いことが特徴です。カスタム図面ベース クライアントの入札と現場の建設に合わせて、処理およびフルセットの認証書類を提供できます。 要求。

鋼管テンションタワーの適用シナリオ

管状鋼製テンションタワーは、220kV ～ 500kV の高圧架空送電線に広く導入されており、 路線のコーナーセクション、終点、川と谷の交差点、山岳地帯、海岸の塩水噴霧地帯など 風力および太陽光の再生可能エネルギー基地の電力避難プロジェクトも含まれます。

強力な社内製造能力に支えられ、当社の工場はフルレンジの生産ワークフローを完了します。 原材料検査、CNC切断、ロボット溶接、事前組立、溶融亜鉛メッキ、完成品 テスト、クライアントの図面および現場負荷パラメータごとにカスタマイズされた製造をサポートします。

あらゆる生産段階をカバーする厳格な品質保証。重要な溶接には非破壊検査が採用されています。製品は準拠しています EN 1090、EN 10025 規格に準拠し、以下をカバーする権威ある SGS および TÜV サードパーティのテスト レポートが添付されています。 機械的強度と耐腐食性能。

複数の海外送電プロジェクトで実証済みのこれらのプレハブ鉄塔は、現場での迅速な設置と低コストでの設置を可能にします。 メンテナンス、複雑な地形の EPC 入札および建設要件に完全に適合

信頼できるテストデータとレポート

当社の管状スチールテンションタワーは、SGS および TÜV による包括的な第三者検証を受けています。 物理テストレポートはプロジェクトの入札提出に利用できます。テスト項目には、原材料の機械的性能、 超音波非破壊溶接検査、溶融亜鉛めっき耐食性能、寸法公差 そして模擬構造荷重試験。

主要な信頼できるテストデータ

1. スチール基板:降伏強さ ≥355 MPa、引張強さ 470-630 MPa、低温衝撃 -20℃でエネルギー≧34J。

2.溶融亜鉛めっき：亜鉛コーティングの平均厚さ ≥86 μm;塩水噴霧試験により赤錆ゼロを証明 1000 時間のサイクルにわたって形成され、長期間の屋外耐腐食能力を保証します。

3. 溶接継手:全数超音波NDT検査、クラックや不完全溶融欠陥は検出されません。

4. 構造荷重:実大サンプルテストにより、設計風速上昇下でも安定した性能を検証 〜 45 m/s および重い氷コーティング負荷。

鋼管テンションタワーの標準日常メンテナンスガイドライン

このガイドラインは、220kV ～ 500kV で使用される鋼管張鉄塔の定期点検と保守について説明します。 架空送電線の長期安全運用を確保します。

外観および構造検査

6 ～ 12 か月ごとに現場全体の目視検査を実施します。タワー本体の変形、ボルトの緩み、脱落を確認してください。 部品、チューブ継手の接続状況、基礎の沈下状態。緩んだボルトは規定のトルク値で締めてください。 当社の工場テスト文書。損傷したコンポーネントは直ちに交換してください。

防食チェック

溶融亜鉛メッキの表面を検査します。 SGS 検証済みのテスト標準を参照してください: 認定された亜鉛コーティングの厚さ ≥86 μm。 特に溶接継ぎ目や海岸の塩水噴霧地帯では、亜鉛層の剥離、錆びに注意してください。タッチアップ 赤錆が発生した場合は防錆塗装を行ってください。

溶接と補助部品のチェック

主要な溶接接合部を検査します。表面亀裂を発見するための TÜV 超音波 NDT テスト規格を参照してください。絶縁体を検査し、 継手および接地装置。接地抵抗が設計要件内に収まるようにしてください。

異常気象後のメンテナンス

強風、大雪、地震の後は特別緊急点検を行ってください。タワーのたわみと接続を確認してください 誠実さ。すべてのメンテナンス記録はトレーサビリティのためにファイルされるものとします。当社の技術チームがアフターサポートを提供します 複雑な現場の評価とコンポーネントの交換に。

安邦鋼管張鉄塔の認証

青島安邦新能源の管状鋼張張塔はシステムレベルおよび製品レベルの完全な認証を取得 世界の高電圧送電プロジェクト、特に EU および中央アジアの EPC 入札をサポートします。

当社の工場はISO 9001品質マネジメントシステム、ISO 14001環境マネジメントシステム、およびISOの認証を取得しています。 45001 労働安全衛生システム、標準化されたフルサイクル製造管理を保証 原材料の入荷から完成品の納品まで。

欧州市場へのアクセスについては、製品は EN 1090-1 (EXC3) および EN 10025-2 に準拠し、EU CPR に基づいて発行された CE マーキングが付いています。 この規制は、TÜV 通知機関 TÜV SÜD によって審査された検証済みの工場生産管理 (FPC) 文書とともに提供されます。 鋼の機械的特性、超音波をカバーする権威あるサードパーティの試験レポートが SGS および TÜV によって提供されています。 溶接、溶融亜鉛めっきの厚さ、塩水噴霧耐食性能用のNDT。

国際的な資格に加えて、安邦は 220kV ～ 500kV 送電鋼板の国家製造ライセンスを所有しています。 タワーとハイテク企業の資格。すべての証明書、MTR 材料試験報告書、検査記録は、 追跡可能で、プロジェクトのレビューと承認のために商品と一緒に納品可能です。

安邦管状鋼張鉄塔の利点

安邦の管状鋼製テンションタワーは、構造性能、製造において総合的な強みを発揮します。 220kV-500kV高圧送電の容量、品質管理、認証サポートおよびプロジェクト適応性 プロジェクト。

構造性能においては、円形の管状鋼の設計により、より高い強度対重量比がもたらされます。効果的に抵抗します 強風、氷のコーティング、地震力に耐え、曲がり角、終点、河川横断、沿岸に適しています。 塩水噴霧地域。溶融亜鉛メッキ処理により、期待通りの長期防食性能を保証します。 耐用年数は最長 30 ～ 50 年です。完全な社内生産ラインによってサポートされ、完全な手順を実行します。 原材料の検査、CNC 切断、ロボット溶接、完成品の事前組み立てが含まれます。厳しい品質 あらゆる作業手順を通じて制御が実行されます。製品は EN 1090-1 EXC3 および EN 10025-2 規格に準拠しており、裏付けられています CE マーキングと、機械的特性、超音波 NDT をカバーする SGS および TÜV サードパーティの試験レポートによる 溶接検査と塩水噴霧耐食試験。

お客様の図面をもとに特注製作にも対応いたします。豊富な海外EPCプロジェクト経験により、トータルなサービスを提供します。 認証書類、MTR レポート、技術的なアフターセールス サポートにより、サイトの建設と撤去が簡素化されます。 後期のメンテナンス費用。
